Painel de controle placa de circuito elétrico CI2701 O atuador elétrico pode formar diferentes sistemas de controle de acordo com diferentes locais de operação. A placa de circuito usada com frequência inclui o painel de controle lógico, placa de controle de posição e o operador manual no local, etc. Além disso, a placa de controle de barramento no local, placa de controle de tempo e placa de exibição digital serão usadas em situações de aplicação especiais. Os principais tipos de painel de controle lógico são C12701, também chamado de placa 2701. É a placa de circuito principal do INTEGRAL.POSIGAM+
Introdução
Placa de controle de posição de válvula GAMK (opcional) A placa de controle de posição de válvula também é chamada de posicionador. O modelo comumente usado é GAMK, geralmente o chamamos de placa GAMK. O diagrama do painel é mostrado na Figura 2. Esta placa é conectada à placa-mãe C12701. O posicionador é usado para controlar o atuador para a posição da válvula definida pelo sinal de entrada. O painel de configuração do posicionador permite:
Dê comando de posicionamento local Torne o posicionador compatível com a forma do sinal de entrada Defina a resposta do atuador à perda do sinal de entrada
1. Configurações do sinal de entrada
O sinal de entrada padrão é 4-20 mA
1.1 Executar sob 0-20mA
sinal de entrada
Interruptor 4
Interruptor 8
Coloque os interruptores 4 e 8 na posição B para operar no sinal de entrada 0-20 mA
O sinal de saída (indicação de posição) também é 0-20 mA.
1.2.Executar sob sinal de entrada 0-10V
Interruptor 4
Interruptor 8
Interruptor 9
Interruptor 10
Os interruptores 4, 8, 9 e 10 são colocados em B para operar em um sinal 0-10V. O sinal de saída é 0-20mA.

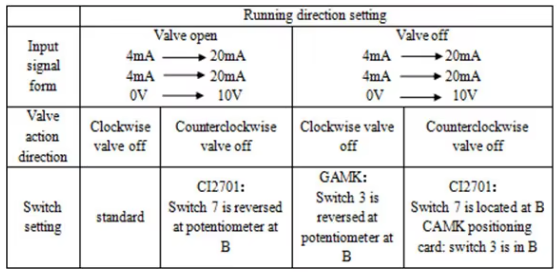

2. Definição da direção de execução
Na configuração padrão, 4 mA correspondem ao fechamento da válvula e 20 mA correspondem à válvula totalmente aberta.
Interruptor 3
Conexão do potenciômetro
Coloque o interruptor 3 na posição B.
Conecte o potenciômetro ao GAMK da posição "POT STD" para "POT REV" de modo que 4 mA correspondam à válvula totalmente aberta e 20 mA correspondam ao fechamento da válvula.
3. Configuração de função 'Stay put' (manutenção de local seguro contra falhas) Sob o controle do sinal de entrada 4-20 mA, a placa da válvula pode ser mantida em uma posição segura quando o sinal de entrada é perdido pela configuração adequada. Sob as configurações padrão, o atuador permanece na posição onde o sinal foi perdido quando o sinal de controle é perdido,
No quadro GAMK:
Interruptor 5
Interruptor 6
Interruptor 8
Coloque o interruptor 5 na posição B para que o atuador fique totalmente aberto quando o sinal de entrada for perdido.
Coloque o interruptor 6 na posição B para que o atuador feche quando o sinal de entrada for perdido.
Coloque o interruptor 8 na posição B para desabilitar a função "Ficar parado".
Nota: No caso de um sinal de entrada de 0-20mA ou 0-10V, a função *Stayput' não pode ser usada e a chave 8 deve ser colocada na posição B para desabilitar esta função.
4. Ajuste de zona morta
Embora ajustes tenham sido feitos na fábrica, o usuário também pode ajustar através do potenciômetro "DEAD BAND". Se você quiser reduzir a zona morta, você precisa girá-lo no sentido anti-horário. Nota: Se a zona morta for muito pequena, o atuador oscilará. Em geral, não é permitido ajustar a zona morta.
5. Operação local
A placa GAMK permite que o usuário simule um sinal de {{0}} mA no local para verificar a saúde do atuador. O botão de controle local/remoto do Comunicador deve ser colocado na posição remota. Há uma chave seletora na placa GAMK, que pode ser selecionada entre AUTO, 0%, MAN ou 100%. que representam controle de sinal externo. 4mA, 4 20mA ajustável, 20mA e assim por diante. Na posição "MAN", ajuste o potenciômetro para simular um sinal de 4-20 mA.
AUTO: Operado por um sinal externo {{0}}%: Sinal interno 0% (padrão 4mA) MAN: O sinal interno pode ser ajustado de 0 a 100% 100%: Sinal interno 100% (o padrão é 20mA)
6. Ajuste 0% Coloque a chave seletora na posição 0% para permitir que o atuador receba o comando de fechamento da válvula (4 mA). Neste ponto, o atuador deve ter duas condições.
Caso 1: O atuador começa a fechar a válvula e para antes de atingir o interruptor de limite de posição de fechamento da válvula. Gire lentamente o potenciômetro de sinal de posição próximo ao indicador de posição mecânica do atuador. Neste ponto, o atuador começa a girar novamente, para após atingir o interruptor de limite de posição de fechamento da válvula, e o LED ainda está emitindo luz. Gire o potenciômetro na direção oposta até que o LED vermelho apague.
Caso 2: O atuador começa a fechar a válvula e para quando a posição de fechamento da válvula-interruptor de limite é atingida, mas o LED que indica a válvula ainda está aceso.
Neste ponto, o potenciômetro do atuador é girado passo a passo até que o LED se apague.
7.100% ajuste Coloque a chave seletora na posição 100% para permitir que o atuador receba o comando de abertura da válvula (20 mA). Há também dois casos para o atuador.
Caso 1: O atuador começa a abrir a válvula e para antes de atingir a posição de fim de curso da válvula aberta. Gire gradualmente o potenciômetro "AD1100%" (ajuste de 100%) no sentido horário para girar o atuador até o interruptor de curso de abertura da válvula. Em seguida, gire lentamente o potenciômetro para a direção oposta até que o LED verde apague.
Caso 2: O atuador começa a abrir a válvula e para após atingir a posição de fim de curso da válvula aberta, mas a luz verde sempre pisca. Gire gradualmente o potenciômetro "AD1100%" (ajuste de 100%) no sentido anti-horário para desligar o LED verde.
Imagens de produtos

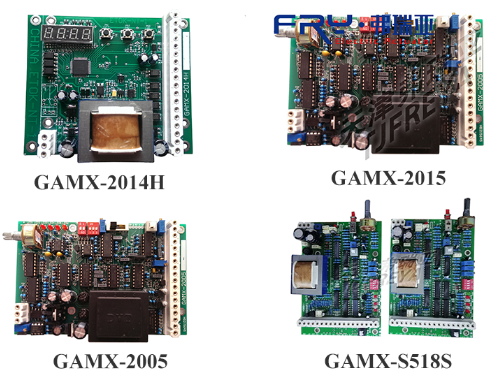

Outras placas de controle e acessórios
