Atuador elétrico
Atuador elétrico, também conhecido como atuador elétrico. É um dispositivo de acionamento que pode fornecer movimento linear ou rotativo. Ele usa algum tipo de energia motriz e funciona sob algum tipo de sinal de controle.
O atuador elétrico de integração inteligente de várias voltas pode ser usado para controlar várias válvulas, como válvula gaveta, válvula globo, válvula de alta temperatura e alta pressão, válvula de água de superaquecimento e outras válvulas giratórias com 0-360 graus de rotação, e o torque é 60-6000Nm. Grau à prova de explosão: IP67.
O atuador elétrico de integração inteligente de um quarto de volta pode ser usado para controlar várias válvulas com um ângulo de regulação de 0-90 graus e a faixa de torque é: 35-10000Nm. Ele pode ser usado para controlar todas as válvulas de um quarto de volta como: porta de corte de combustão, vento primário e secundário da caldeira, vento lateral da caldeira, regulador de entrada e saída do pré-aquecedor de ar, válvula borboleta, válvula de esfera, válvula veneziana, amortecedor, válvula plug, válvula flapper, etc. Grau à prova de explosão: IP67, IP68.
Grande torque de um quarto de volta=Multi voltas mais caixa de engrenagens
Tabela de modelos do atuador quarto de volta série ST plus RS
É atuador de engrenagem de um quarto de volta, adequado para ser usado em válvulas de esfera, válvulas de borboleta. válvulas de plugue etc. A carcaça feita por fundição precisa e as caixas de engrenagens têm padrão fresco e aparência agradável. É transmitido por engrenagem helicoidal e sem-fim e a engrenagem helicoidal com travamento automático. também usando rolamento de rolos cônicos, a caixa de engrenagens pode ser operada de forma mais flexível e ter maior eficiência. A porca Ste pode ser monobloco ou separada apenas de acordo com a exigência dos clientes. O flange de montagem se adapta a ISO.5211. O grau de proteção pode ser IP65, para alguns ambientes especiais, também pode ser IP68.
Principais recursos
◆ Limitação da Posição da Válvula e Atuador de Proteção para automaticamente após se deslocar para a posição de fechamento ou posição aberta.
◆ Proteção de Funcionamento Reverso Instantâneo Quando o atuador recebe um comando para movimento na direção oposta, ele adiciona automaticamente um atraso de tempo, para evitar desgaste desnecessário no eixo da válvula e na caixa de transmissão.
◆ Power Brake Ajuda a melhorar a precisão da posição da válvula.
◆ Depuração sem acesso A configuração dos parâmetros de trabalho, a consulta do status do sistema pode ser realizada nos botões ou no controlador infravermelho, sem a necessidade de abrir a tampa de proteção elétrica, para que poeira, umidade e outras substâncias perigosas no ambiente não possam entrar no atuador e na confiabilidade de controle elétrico será muito melhorado.
◆ Auto-adaptação de Zona Morta No modo "Controle Automático Remoto", nenhuma configuração ou ajuste morto será necessário, e o sistema pode, com base em seu estado operacional, medir e localizar automaticamente e determinar com precisão os valores de zona morta, garantindo vibração- operação livre e de alta precisão do atuador.
◆ Fiação Fácil Conexão rápida é adotada no atuador para fiação. O fio externo é conectado ao plugue e o atuador pode ser removido simplesmente desconectando as operações. Os plugues são à prova d'água e, portanto, evitam erros por reconexão durante o processo de manutenção.
◆ Indicação de status à prova de perda de energia O contato de saída de relé biestável configurável pode ser usado para indicar vários status da válvula (incluindo limites de abertura/fechamento, sobretorque, indicação de operação ou posição de destino da válvula, etc.), que não mudará mesmo que o sistema perca a fonte de alimentação.
◆ Controles múltiplos ① Controle de campo Quando o sistema é executado no modo "Controle de campo" usando o botão "Controle de campo", os botões "Abrir", "Fechar" ou "Controlador infravermelho" podem ser usados no local para controlar a abertura, fechamento ou parada da válvula. ② Controle de interruptor remoto O controle de interruptor fornece três terminais de entrada, respectivamente Aberto, Fechado, Parar/Reter; O controle do interruptor pode realizar o controle "Hold" ou "Inch" por circuitos externos. ③ Controle remoto de corrente (também conhecido como controle automático remoto) Os usuários podem controlar a operação do atuador por corrente elétrica DC4~20mA, para realizar o posicionamento preciso da válvula. ④ Controle de dois fios O atuador fornece funções de operação de energia de dois fios. Ele pode realizar controles especiais, como "Abrir no sinal" e "Fechar no sinal".
◆ Estrutura do Gabinete de Controle Dividido

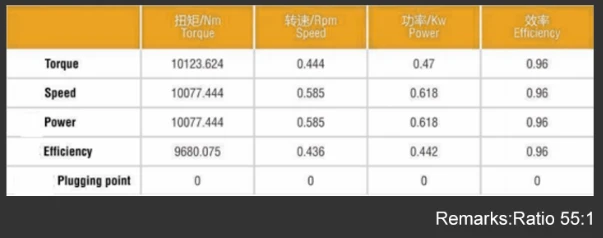

Relatório de teste de torque da caixa de engrenagens
oscilograma de teste
