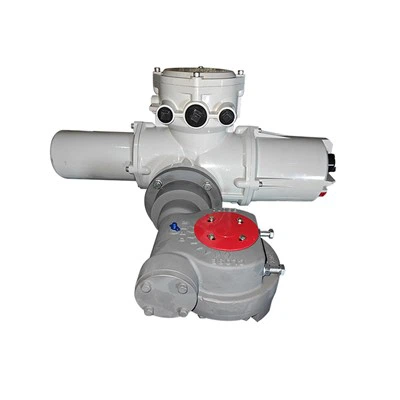

Atuador elétrico IP68
Visão geral
O atuador elétrico inteligente é uma nova geração de produtos inteligentes. Chips integrados digitais avançados de ultra grande escala, sensores de torque digitais profissionais e sensores de deslocamento digital, operação e exibição completa do menu chinês e design estrutural mecatrônico criaram suas funções perfeitas, excelente desempenho, leve e bonito, depuração simples e operação conveniente. É mais adequado para combinar com várias válvulas para formar uma unidade de execução e é usado em sistemas de controle automático, como eletricidade, petróleo, aço, indústria química, oleodutos e tratamento de esgoto. Ele pode atender aos requisitos de controle de ajuste frequente e de controle intermitente.
Principais características
Adota chips digitais integrados em grande escala, que são poderosos e possuem alta precisão.
Design mecatrônico, tamanho pequeno e peso leve.
Um sensor de pressão profissional é usado para medir o valor do torque do eixo de saída, melhorando assim a precisão do valor da medição do torque, com uma taxa de erro menor ou igual a 5% e monitoramento e exibição dinâmicos. Alarmes de torque excessivo e travamento podem ser dados, e o sensor de deslocamento usa um codificador absoluto, e a posição da válvula não será perdida, o que pode garantir alta precisão, desgaste zero, longa vida, forte capacidade anti-interferência e sem suporte de bateria .
As funções, configurações de parâmetros, depuração e operação elétrica no local do dispositivo elétrico inteligente são todas definidas por meio de um controlador infravermelho portátil sem abrir a tampa da caixa.
Exibição completa de caracteres chineses e de caracteres, operação baseada em menu, intuitiva e clara, fácil de aprender, entender e operar.
Funções
★Função de proteção de limite de curso
★Função de proteção de limite de torque
★ Função de contato de indicação de status
1) Limite intermediário
2) O atuador elétrico está abrindo
3) O atuador elétrico está fechando
4) O atuador elétrico está funcionando
5) Parada local 6) Controle local
7) Controle remoto
8) Bloqueio de abertura da válvula
9) Intertravamento de fechamento da válvula
10) Operação do volante
11) Desarme por torque de abertura
12) Desarme por torque de fechamento
13) Viagem de torque durante a viagem
*Função de alarme de válvula
1) Função de alarme de torque excessivo
um. Torque excessivo na direção de fechamento
b. Torque excessivo na direção de abertura
2) Função de alarme de congestionamento a. Atolamento na direção de fechamento
b. Atolamento na direção de abertura
★ Função de alarme de controle
1) Proteção de alarme de evento de emergência (ESD)
2) Proteção contra falha de sinal
★ Função de alarme do atuador elétrico
1) Proteção contra superaquecimento do motor
2) Proteção contra superaquecimento da caixa de controle
3) Proteção interna contra falha na fonte de alimentação
4) Perda de fase da fonte de alimentação e proteção contra perda de fase
5) Proteção interna contra falhas do sistema
6) Proteção contra perda de sinal de posição atual da válvula
7) Alarme de falha na fiação local
* Função de proteção contra reversão instantânea
* Função de seleção de avanço/retenção automática de controle local
* Função de seleção de modo de contato
* Função de proteção de intertravamento externo
* Função de proteção de controle condicional
* Função de proteção de controle de duas linhas
* Função de proteção de desvio de torque
* Função de proteção contra sobrecarga ESD
* Função de configuração de interrupção
* Função de contato de indicação adicional
* Função de configuração de controle remoto
* Função de exibição do atuador elétrico inteligente
* Função de julgamento automático de sequência de fase de fonte de alimentação trifásica
Dados técnicos
*Sinal de entrada: sinal analógico
a.4-20mA.DC impedância de entrada 250Ω
b.0-10mA.DC impedância de entrada 250Ω
Sinal de mudança
*Sinal de saída sinal de feedback da posição da válvula: 4-20mA.DC impedância de carga menor ou igual a 750Ω
*Zona morta 0.1-9,9%
a configuração padrão ajustável é menor ou igual a 0,5%
* Limite intermediário
O intervalo de configuração do limite aberto é de 40%-100%
O intervalo de configuração do limite fechado é de 0% a 60%
*Tempo de operação proibido 0~ 99 segundos ajustável
*Fonte de alimentação: Tensão trifásica de três fios: 220V, 380V, 415V, 440V, 460V.
Tensão de conversão de frequência 220V, 380V Frequência: 50/60Hz
*Nível de proteção do gabinete: IP68
*Nível à prova de explosão: Controle remoto tipo intrinsecamente seguro IblIBT4
O atuador elétrico inteligente é do tipo à prova de explosão dIBT4, dIICT4
*Capacidade de contato de saída: 220V.AC. 5A; 30V.DC, 5A
*Use condições ambientais
Temperatura ambiente: -25-+70C (tipo à prova de explosão: -20~+60 grau)
Umidade relativa: 5%~98%;
Pressão atmosférica: 86~106kPa: Meio aéreo: Não há gás corrosivo no ar circundante.
*Índice anti-interferência: a. Campo magnético externo menor ou igual a 400A/m, 50Hz
b. Interferência de modo comum 250 V, 50 Hz c.
Sinal AC de interferência em modo série com valor efetivo de 1V, frequência de 50Hz, fase 0~360 graus
d. Descarga eletrostática: 4kV e.
Grupo de pulso transitório rápido elétrico: extremidade da fonte de alimentação 1000V; extremidade de entrada de sinal: 500V.
f. Interferência de radiofrequência: frequência 80-1000MHz intensidade de campo de teste 3V/m, distância 1m
g. Interferência de surto: 1kV
