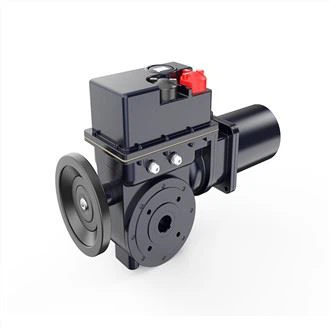

Antes de ler o livro de instruções, em primeiro lugar, obrigado por escolher o atuador elétrico de válvula da série Q e outros produtos de nossa empresa. Nossa empresa é um fabricante que fabrica profissionalmente vários dispositivos de acionamento de válvulas, e os produtos da série Q são uma conquista de novos produtos que nossa empresa se dedica ao desenvolvimento.
Condições de Trabalho e Dados Técnicos
·3Potência:Convencional:Trifásico 380V 50H Especial:Monofásico 220v Monofásico 110V,trifásico 415V,660V,50Hz etc.
·Condições de trabalho ·Temperatura ambiente:-20 graus mais 60 graus （encomendas especiais-60 graus - mais 80 graus ）
· Meios circundantes: O tipo externo é usado para ambientes livres de meios combustíveis, explosivos e corrosivos; Os produtos à prova de explosão incluem d1 e diiBT4; dI é adequado para a face de trabalho da mina de carvão onde nenhuma escavação é realizada, e diiBT4 pode ser aplicado na fábrica, onde a mistura de gases explosivos atende aos requisitos ambientais (IIA, IIB, TI-T4)
·Dever de operação: por um curto período de 10 minutos (pedido especial 15-60minutos)
·Principais Dados Técnicos da série Q-types
Proteção de entrada: IP55 (IP65 IP67)
Qual é o nível de proteção do atuador elétrico?
O sistema de nível de proteção IP (Proteção INGRESS) é elaborado pela IEC (International Electrotechnical Commission) e classifica os aparelhos elétricos de acordo com as características de sua resistência a poeira e umidade. O nível de proteção IP é composto por dois números. O primeiro número representa o nível de proteção contra poeira elétrica e o nível de prevenção contra a invasão de objetos estranhos (os objetos estranhos aqui referidos contêm ferramentas e os dedos humanos não podem ser expostos ao interior dos aparelhos elétricos. Para evitar choque elétrico), o segundo número indica o grau de conflito de umidade e impermeabilização em aparelhos elétricos. Quanto maior o número, maior o nível de proteção.
O nível de proteção é um dos parâmetros importantes do atuador elétrico da válvula. Diferentes níveis de proteção e preços são diferentes. De um modo geral, o nível de proteção é representado por IP00 e os dois números atrás do IP representam o tamanho do nível de proteção. Então, o que esses números significam? Quais são os diferentes níveis de proteção diferentes?
Primeiro, o primeiro número indica o nível de proteção de contato e o nível de proteção de objetos estranhos (escopo de proteção)
0 — Sem proteção. 1 -Diâmetro protetor de 50 mm e corpo externo sólido maior.
2 -Diâmetro protetor de 12,5 mm e exterior sólido maior.
3 — Protegendo 2,5 mm de diâmetro e corpo externo sólido maior.
{{0}}Diâmetro protetor de 1,0 mm e exterior sólido maior.
5 — A poeira protetora não pode ser completamente impedida de entrar na poeira, mas o número de entrada de poeira não causará danos ao equipamento.
6 — A poeira fechada é totalmente impedida de invadir objetos estranhos e pode impedir completamente a entrada de poeira. O segundo número representa o nível de proteção à prova d'água (escopo de proteção)
0 — Sem proteção.
1 — gotas de água caindo verticalmente, gotas de água não devem causar danos.
2 -Quando o gabinete de queda de água é inclinado para qualquer lado de 15 graus, as gotas que caem verticalmente não devem causar danos.
3 -A água pulverizada do ângulo de 60 -graus da linha vertical da proteção pulverizada não deve causar danos.
4 -Água que espirrou água espirrou de todas as direções não deve causar danos.
5 -A água que protege a água pulverizada de cada direção para a água ejetada pelo bico do gabinete não deve causar danos.
6 — Água de forte radiação protetora não deve causar danos à água de forte ejeção de cada direção.
7 — Quando a proteção de água for imersa na água para imersão de curta duração na água por um curto período de tempo, certifique-se de que não seja danificada devido à água.
8 — A proteção de proteção de longa duração pode ser imersa em água em condições específicas para garantir que não seja danificada devido à água.
Teste IP
⑴IPX 1
Nome do método: Teste de gotejamento vertical Equipamento de teste: dispositivo de teste de gotejamento Colocação da amostra: Coloque a posição de uma mesa de amostra rotativa 1R/min de acordo com a posição normal de trabalho da amostra.
Condição de teste: quantidade de gotejamento é 1.0 ± 0.5mm/min Duração: 10 min
⑵IPX 2
Nome do método: Teste de gotejamento de água Liggle de 15 graus Equipamento de teste: dispositivo de teste de gotejamento
Colocação da amostra: A distância do topo da amostra até a linha vertical é de 15 graus, e a distância do topo da amostra até a saída de gotejamento não é superior a 200 mm. Após cada teste, troque o outro lado quatro vezes.
Condição de teste: quantidade de gotejamento é 3.0 ± 0.5 mm/min Duração: 4 × 2,5 min (total de 10 min)
(3)Ipx 3
Nome do método: Método experimental de teste de água pingando: a. Teste de lixiviação tipo tubo
Equipamento de teste: Dispositivo de teste de salpicos de água em tubo
Colocação da amostra: Selecione o tubo do raio apropriado, de modo que a bancada da amostra fique na altura do diâmetro do tubo da tubulação.
Coloque a amostra na plataforma de amostra de modo que a distância do topo até a saída de água de amostra não seja superior a 200 mm e a mesa de amostra não gire.
Condições de teste: O fluxo de água é calculado de acordo com o número de orifícios de pulverização de água no tubo e cada orifício é 0,07 L/min.
Quando a água é derramada, os poros de água pulverizada nos segmentos de arco de 60 graus em ambos os lados do tubo são pulverizados em direção à amostra.
A amostra de amostra é colocada no centro do semicírculo do tubo.
Os tubos são girados em ambos os lados da linha vertical por 60 graus, um total de 120 graus. Cada balanço (2 × 120 graus) é de cerca de 4S
Tempo de teste: água contínua 10 min 10 min
b. Teste de lixiviação tipo Spirit Equipamento de teste: Dispositivo portátil para teste de respingos de água
Colocação da amostra: A distância paralela da parte superior do teste até a porta de água do bocal portátil está entre 300 mm e 500 mm
Condições de teste: No teste, o defletor com um objeto pesado balanceado deve ser instalado e o fluxo de água é de 10 L/min
Tempo de teste: calcule de acordo com a área da superfície da casca da amostra, 1 min por metro quadrado (excluindo a área de instalação), pelo menos 5 min 5 min
⑷IPX 4
Nome do método: Método experimental de teste de respingo: a. Equipamento de teste e colocação de amostra: o mesmo que o número A do IPX 3 acima;
Condições de teste: Exceto pelas seguintes condições, o mesmo que o número A do IPX 3 acima é o mesmo;
a área de pulverização de água é a pulverização de pulverização de poros de pulverização de água na seção de arco de 90 graus do tubo no ponto médio.
A amostra de amostra é colocada no centro do semicírculo do tubo.
O tubo é de 180 graus nos dois lados da linha vertical, cerca de 360 graus.
Mostre cada vez (2 × 360 graus) cerca de 12S Tempo de teste: o mesmo que o número A do IPX 3 acima (ou seja, 10 min).
b. Teste de respingos de tocha Dispositivo de teste e colocação de amostra: o mesmo que o B do IPX 3 acima;
Condições de teste: Desmonte o dispositivo com um defletor com um objeto pesado balanceado, o restante é igual ao B do IPX 3 acima;
Tempo de teste: igual ao B do IPX 3 acima, ou seja, calculado de acordo com a área da superfície do invólucro da amostra, 1 min por metro quadrado (excluindo a área de instalação) pelo menos 5 minutos por metro quadrado
⑸IPX 5
Nome do método: teste de spray de água Equipamento de teste: O diâmetro interno do bico do bico é de 6,3 mm
Condições de teste: Faça a amostra de teste de 2,5m ~ 3m de distância e o fluxo de água é de 12,5 L/min (750 L/h)
Tempo de teste: Calculado de acordo com a área da superfície do invólucro da amostra, 1 min por metro quadrado (excluindo a área de instalação) pelo menos 3 minutos
⑹IPX 6
Nome do método: teste de spray de água forte;
Equipamento de teste: O diâmetro interno do bico do bico é de 12,5 mm
Condições de teste: Faça a amostra de teste de 2,5 m ~ 3 m de distância e o fluxo de água é de 100 L/min (6000 L/h)
Tempo de teste: Calculado de acordo com a área da superfície do invólucro da amostra, 1 min por metro quadrado (excluindo a área de instalação) pelo menos 3 minutos
⑺IPX 7
Nome do método: teste de imersão em água de curto prazo Equipamento de teste e condições de teste: tanque de água de imersão.
O tamanho da amostra deve ser colocado no tanque de água e a distância do fundo da amostra até a superfície da água é de pelo menos 1m.
A distância do topo da amostra até a superfície da água é de pelo menos 0.15m Tempo de teste: 30 min
⑻IPX 8
Nome do método: Teste de mergulho contínuo; Equipamento de teste, condições de teste e tempo de teste: acordado tanto pela oferta quanto pela demanda (compra e venda), e seu grau estrito deve ser superior ao IPX 7.
Nota: Além disso, muitos produtos eletrônicos externos também enfatizam as capacidades de flutuação.
Conheça o Nível de Impermeabilidade de Produtos Eletrônicos JIS (ipx)
0 sem proteção
1 Gotas de água tipo I anti-queda sem efeitos nocivos
2 Anti-Drop Tipo II e direções verticais em 15 "Gotas caindo na faixa não têm efeitos nocivos
3 tipo à prova de chuva e direção vertical em 60 graus de chuva não tem efeitos nocivos
4 O tipo de água à prova de respingos que espirra em qualquer direção não tem efeito prejudicial
5 tipo anti-spray qualquer direção é diretamente afetada pela injeção de água sem efeitos nocivos
6 A pulverização de água em qualquer direção do tipo resistente à água não entrará no interior sem a pulverização de água
7 O tipo anti-imersão não entrará no interior mesmo se estiver imerso na água
8 A água na água pode ser usada por um longo tempo em água que não esteja embebida em uma certa pressão.
9 O tipo à prova de umidade ainda pode ser usado quando a umidade relativa for superior a 90% da umidade
O grau impermeável IP dos padrões industriais internacionais e o nível impermeável JIS dos padrões industriais japoneses estão próximos. É dividido em 9 níveis de 0-8. O nível IP também oferece proteção contra poeira.
Nível à prova d'água à prova de poeira IPXX Grau à prova de poeira (primeiro x indicado)
0: Sem proteção
1: Evite grandes invasões sólidas
2: Previne a invasão de sólidos de tamanho médio
3: Impedir que pequenos sólidos entrem na invasão
4: Evite objetos de objetos maiores que 1 mm
5: Evita o acúmulo de poeira prejudicial 6: Evita completamente a entrada de poeira Nível à prova d'água (segundo x indicado)
0: Sem proteção 1: Gotas de água na casca não surtem efeito
2: Quando o invólucro é inclinado a 15 graus, as gotas de água não afetam o invólucro
3: Água ou água da chuva de 60 graus para a casca não tem efeito
4: O líquido é espirrado de qualquer direção para a casca sem nenhum efeito de dano
5: Enxágue com água sem nenhum dano
6: Pode ser usado no ambiente da cabine
7: Pode ser embebido em água em pouco tempo (1M)
8: Mergulhe a água por um longo tempo sob uma certa pressão Exemplo: A balança ou instrumento de exibição é marcado como IP65, indicando que o produto pode impedir completamente a entrada de poeira e lavar com água sem nenhum dano. Regulamentos sobre experimentos à prova d'água em níveis IPXX.
Certificado de nível de proteção
A automação industrial é a base da modernização industrial e desempenha um papel importante na reforma industrial tradicional e no ajuste e otimização da estrutura industrial. Com o desenvolvimento da tecnologia de comunicação de rede de computadores e tecnologia eletrônica eletrônica, o sistema de controle de automação industrial é constantemente otimizado e atualizado. Diante de processos e ambientes de produção cada vez mais complexos, os requisitos para controladores de válvulas também estão aumentando para atender aos requisitos da produção de automação moderna.
Nesse caso, é necessário entender corretamente a qualidade do produto, fazer um bom trabalho de teste de proteção e garantir a qualidade da válvula de controle.
IP68 é o mais alto nível de padrões de nível à prova d'água. Todo mundo sabe como o desempenho à prova d'água do controlador depende principalmente dos dois últimos dígitos XX do IPXX. O primeiro x vai de 0 a 6, e o nível mais alto é 6; o segundo lugar X é de 0 a 8, o nível mais alto é 8 é 8, o nível mais alto é 8 é 8, o nível mais alto é 8 é 8 e o nível mais alto é 8. ; Portanto, o nível mais alto à prova d'água do controlador é IP68. Em outras palavras, o controlador IP68 é o controlador padrão mais alto de nível à prova d'água e o IP68 é, sem dúvida, uma boa referência para a melhoria da qualidade do produto.
