Introdução ao produto

product-618-270

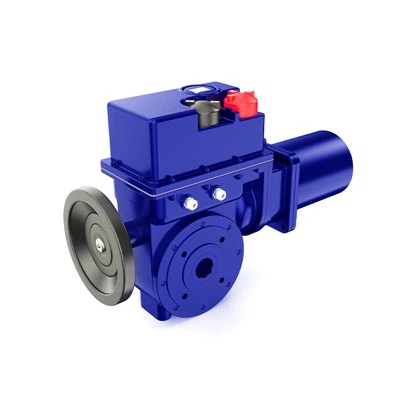

O atuador de válvula elétrica de giro parcial inteligente da série QT é um produto de integração eletromecânica. É adequado para controlar válvulas de rotação de 90 graus, como válvulas borboleta, válvulas de esfera e válvulas de plugue. A caixa do produto é feita de alumínio fundido, com bela aparência, tamanho pequeno e peso leve. Possui as características de alta eficiência, alta confiabilidade, alto desempenho de proteção e baixo ruído. Pode ser amplamente utilizado em petróleo, indústria química, usinas de energia, tratamento de água, fabricação de papel e outras indústrias. O tipo comum de produtos da série QT é o tipo externo e seu nível de proteção é IP67. Também pode ser feito em tipo à prova de explosão e seu grau à prova de explosão é Ex d IIB T4 Gb. O design e os indicadores técnicos desta série de produtos estão em conformidade com o padrão nacional GB/T 28270 "Atuador de válvula elétrica inteligente". O desempenho à prova de explosão dos produtos à prova de explosão está em conformidade com os regulamentos GB3836.1 "Ambiente de gás explosivo Parte 1: Requisitos gerais para equipamentos" e GB 3836.2 "Ambiente de gás explosivo Parte 2: Equipamento protegido por invólucro à prova de explosão "d"".

Parâmetros padrão

product-524-449

product-519-546

Principais características técnicas

1. Principais características:

♦Design não intrusivo, cavidade de fiação dupla selada independente

♦ Correção automática de fase, proteção contra perda de fase

♦ Interface LCD em chinês/inglês

♦Controle remoto infravermelho e configuração de botão no local, sem necessidade de abrir a tampa para operação

2. Principais funções:

2.1 Função de proteção:

♦Proteção de torque

♦Proteção do rotor bloqueado

♦Falta de proteção de fase

♦Proteção contra superaquecimento

♦Proteção contra sobrecorrente

♦Proteção contra troca de direção de execução

2.2 Operações de rotina:

♦Local

♦Valor de comutação remota

♦Valor analógico remoto

♦Controle de barramento (opcional).

3. Funções configuráveis:

(controle remoto infravermelho ou botão no local e configurações de barramento)

Configurações de primeiro nível:

♦Direção de rotação da válvula

♦Modo de fechamento da válvula

♦Posição totalmente aberta

Configurações secundárias:

♦Controle de posicionamento local remoto

♦Direção do sinal de controle

♦Tempo de atraso da ação

♦Configuração de zona morta de sinal

♦Posicionamento de configuração de zona morta

♦Configuração de operação intermitente

♦Limite de abertura total da válvula

♦Limite de válvula totalmente fechada

♦Posição parcialmente aberta

♦Posição parcialmente fechada

♦Status indicando contato

♦Monitoramento do status do relé

♦Sinais de controle analógicos ou de barramento

♦Processamento de desconexão e desconexão

♦Configuração de senha

♦Restaurar configurações de fábrica

♦Operação ESD

4. Principais indicadores técnicos e configuração

♦ Fonte de alimentação: C380V ± 10%, 50HZ (voltagem especial precisa ser mencionada ao fazer o pedido) AC220V, 50Hz, único

♦Sinal de controle: contato passivo, largura de pulso maior ou igual a 100 ms; sinal de controle de posicionamento remoto 4-20 mA

♦Sinal de saída: sinal de posição da válvula {{0}}mA; sinal de contato passivo de status 220 VCA/0,5 A, 24 VCC/3 A

♦Temperatura ambiente: 20"C~+70C; Umidade ambiental:<90%; No corrosive gas

♦Alça de controle remoto: distância efetiva<2m;

♦Configuração básica: incluindo controle de comutação local e remoto, saída de posição de válvula 4-20mA, módulo de controle de posicionamento remoto 4-20mA, 1 dispositivo de monitoramento e 8 relés de status configuráveis.

♦Configuração expandida: fieldbus (profibus DP) (Modbus) (deiceNet), etc.

Dimensões do atuador

product-551-483
