Atuador da válvula elétrica

quarter-turn electric valve actuators

Características de atuadores elétricos

Este atuador da válvula elétrica da série possui os seguintes recursos:

• Construção compacta e robusta, leve.

• ampla faixa de variação de torque (multi-turnos: 100-3500nm).

• Habitação de alumínio anodizado duro dentro e fora, com revestimento externo de tinta de alta temperatura para uso contra um ambiente industrial grave.

• O gabinete usa vedações radiais e anéis de O que fornecem proteção ao IP67 à prova d'água e à luz d'água opcional LP68.

• Padrão LSO5211.

• Identifica e corrige automaticamente as fases. A proteção automática da falha de fase protege a segurança do equipamento.

• Sistema de detecção de torque mecânico confiável, fornecendo operação segura em condição de sobrecarga.

• Janela e indicador de tamanho grande fornece melhor indicação de posição à distância.

• Número de opções de controle de posição local para fornecer fácil comissionamento e operação de campo.

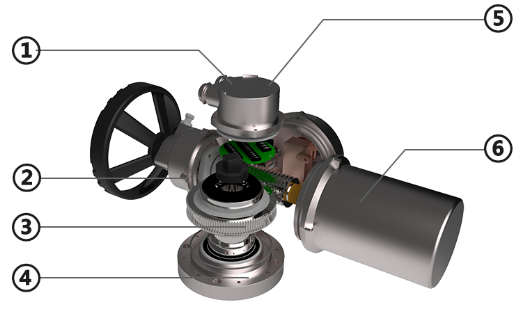

Estrutura do produto

Product structure

1. Caixa de terminal

A caixa de terminal selada independente garante a integridade de vedação da parte elétrica do atuador elétrico ao executar a fiação no local e atende aos requisitos à prova de explosão do produto.

2. Estrutura selada

O atuador adota uma estrutura de design com sela dupla para garantir que o atuador seja completamente à prova d'água e à prova de poeira; O grau padrão de proteção do produto é IP67 e a nota mais alta pode atingir o IP68.

3. Transmissão de energia

A transmissão de energia do atuador usa um mecanismo de redução de precisão que consiste em uma engrenagem de minhocas de liga de bronze e um verme de aço de liga de liga. A engrenagem de worm e o worm funcionam separadamente em graxa, o que é adequado para a temperatura ambiente máxima difere e maximiza a vida útil do serviço.

4. Interface de saída

O flange do atuador está em conformidade com os padrões ISO5210/5211 (GB12222/12223) e também fornece interfaces de flange que cumprem os padrões JB2920 e podem ser especialmente personalizados de acordo com os requisitos do cliente.

5. Anti-corrosão da concha

A superfície externa do atuador é pintada com uma tinta especial de liga de alumínio com um filme de pintura duro e forte adesão. Possui forte resistência aos UV, resistência à corrosão e alta plenitude, que podem melhorar de maneira abrangente a vida útil e as propriedades autolimpantes do revestimento e é adequado para vários ambientes de produção severos.

6. Motor

O motor adota baixa inércia e motor de alto torque, que pode atingir rapidamente o pico de torque após o início do motor, e quase não há movimento com limite demais quando não excitado; Existe um sensor de temperatura preciso no motor, e o limite de excesso de temperatura é definido através do sistema de controle para evitar danos causados pelo superaquecimento do motor.

7. Interface LCD

A interface LCD pode exibir informações de texto, elementos gráficos e características do atuador.

8. Seleção do modo de controle

O interruptor seletivo "remoto"-"Stop"-"local" instalado no dispositivo operacional local pode ser usado para configurar operação remota (controle remoto) ou operação local (controle local) ou modo de parada.

9. Operação elétrica local

O interruptor operacional "Open"-"Close" instalado no dispositivo operacional local pode ser usado para abrir ou fechar o atuador localmente.

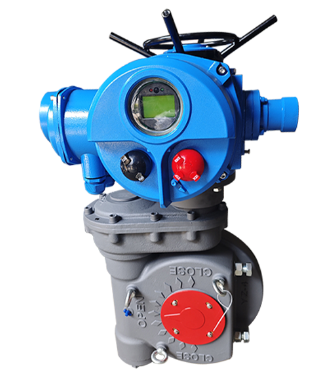

quarter-turn electric valve actuators

Elétrico e controle

Métodos de controle

Controle local: operação de botão, operação de setter infravermelho

DCS

Controle de comutação remota: contato seco passivo, DC24V

Controle analógico remoto: DC4-20MA ESD CONTROL

Controle de operação intermitente

Controle de dois fios

FCS (Sistema de Controle de Fieldbus)

Sinal de saída

Tipo on-off

6 conjuntos de saídas de sinal de contato fixo, contatos definíveis opcionais

Personalização especial: saída expansível de sinal de contato de 4 pontos

Tipo de barramento

Tipo de modulação

6 conjuntos de saídas de sinal de contato fixo, contatos definíveis opcionais

Feedback analógico: DC 4-20MA

Communication Protocol

Função de controle de barramento:

O módulo de comunicação adota uma estrutura independente combinada na placa principal para atender às necessidades de diferentes mídias de comunicação e diferentes sistemas de protocolo de comunicação. Atualmente, os protocolos de comunicação suportados incluem Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (Opcional).

Função de controle remoto por infravermelho:

O atuador usa a tecnologia avançada de controle remoto infravermelho, que permite o diálogo humano-máquina por meio de uma janela de diálogo selado sem abrir a tampa do atuador. Mesmo em situações perigosas, o controle remoto intrinsecamente seguro pode executar com segurança a configuração de parâmetros e a operação remota do atuador.

Medição precisa de torque e proteção

Sistema de medição de torque projetado profissionalmente para garantir a proteção contra sobrecarga do atuador e o monitoramento em tempo real das mudanças de torque da válvula: (configuração padrão) Medição de torque mecânico: o mecanismo de gatilho tradicional do torque mecânico tem as vantagens de maturidade, estabilidade e confiabilidade. Otimizamos e atualizamos com base no torque original, tornando o dispositivo de torque mais sensível e sua vida útil melhorada. (Opcional) Medição de torque eletrônico: Detectando a corrente em tempo real, a tensão e o fluxo magnético do motor e trabalhando com o microcontrolador para cálculos abrangentes, o torque preciso de saída é obtido e a medição contínua é alcançada; Este sistema não precisa considerar o desgaste mecânico, o que melhora a confiabilidade do sistema.

Medição e proteção motora

Superaquecimento: Quando a temperatura do motor excede o valor de proteção contra superaquecimento, o motor é proibido de funcionar e a mensagem de alarme de superaquecimento do motor é exibida. Sobrecarga e curto -circuito: o circuito foi projetado com o chip de conversão de tensão de precisão da ADI para atender à medição precisa de uma ampla gama de alterações de corrente; As características anti-atraso da sobrecarga e a proteção de curto-circuito atendem aos padrões relevantes.

Proteção reversa instantânea: usando a tecnologia de controle de atraso reverso instantâneo, quando o atuador recebe um sinal de operação reversa durante a operação, o sistema de controle será desligado primeiro e depois executa a ação reversa após um atraso para evitar danos às peças de transmissão mecânica.

Freio eletrônico: o atuador elétrico da modulação garante que a válvula pare na posição de válvula definida através da configuração da zona morta e do freio eletrônico.

Placa de conexão

Connection plate

IÇAR

Hoist

Especificações padrão

Grau de proteção	IP67 padrão
Fonte de energia	AC380V trifásico --- 460V 50/60Hz Fase única: AC110V-AC220V DC24V AC24V 50/60HZ
Ciclo de serviço (On-Off)	S2-15 minutos
Ciclo de trabalho (modulação)	S4, 25%
Grau de isolamento	F
Método de controle	Controle local/DCS/FCS (Sistema de Controle de Fieldbus)
Proteção ao motor	Superaquecimento/sobrecarga e curto -circuito/proteção instantânea do freio reverso/eletrônico
Proteção de torque	Proteção de torque mecânico/torque eletrônico
Proteção de geléia	Proteção de superaquecimento de construção
Erro de repetibilidade	Menor ou igual a ± 1%
Limite de erro básico	Menor ou igual a 1%
Configuração da zona morta	0,1% -9,9% ajustável
Revestimento externo	Tinta de alta temperatura
Temperatura ambiente	Padrão: -20-+60 grau opcional: -40-+70 grau
Umidade ambiente	90%RH Max (sem condensação)
Grau à prova de explosão	EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX)
Funções	Janela de exibição em chinês / inglês LCD e função de operação local Sequência de auto -fase Identificando e proteção de desconexão de fase Configuração e controle infravermelhos Tecnologia de auto-diagnóstico de falha Modbus RTU, Profidbus DP, Hart, FF, Devicene (Opcional)
Sinal	A: contato seco passivo remoto, sinalize pulso curto (avanço) B: contato seco passivo remoto, sinal de pulso longo (espera) C: sinal ativo DC24V D: sinal AC220V ativo E: sinal remoto DC4-20MA
Sinal de feedback	A: Sinais de parada abertos, fechar B: sinal de falha C: Sinal de posição da válvula (DC4-20MA, DC1-5V, DC0-10V) D: sinal de controle remoto

Dados técnicos

Modelo	Saída torque (Nm)	Saída velocidade (r/min)	Viagem de 90 graus tempo (S)	Máximo diâmetro do caule (mm)	Seleção de Atuador Fryz Modelo	Motor poder (KW)	Avaliado atual (A)
FRYDQ10	100	1	15	28	Fryz5	0.12	0.57
FRYDQ20	200	1	15	28	Fryz5	0.12	0.57
Frydq30	300	1	15	28	Fryz5	0.12	0.57
Frydq60	600	1	15	42	Fryz5	0.12	0.57
Frydq90	900	0.75	20	42	Fryz10	0.25	1.03
FRYDQ120	1200	0.75	20	42	Fryz10	0.25	1.03
FRYDQ200	2000	0.5	30	60	Fryz15	0.37	1.38
FRYDQ250	2500	0.5	30	60	Fryz15	0.37	1.38
FRYDQ300	3000	0.5	30	60	Fryz15	0.25	2.2
Frydq400	4000	0.5	30	60	Fryz15	0.25	2.2
Frydq500	5000	0.5	30	70	Fryz30	0.37	2.62
FRYDQ600	6000	0.5	30	80	Fryz30	0.37	2.62
FRYDQ800	8000	0.45	35	100	Fryz45	0.25	4
FRYDQ1000	10000	0.45	35	100	Fryz60	0.25	4.12
FRYDQ1200	12000	0.45	35	100	Fryz60	0.37	4.12
FRYDQ1600	16000	0.4	38	120	Fryz90	0.37	5.25
Frydq2000	20000	0.4	38	120	Fryz90	0.25	5.25
FRYDQ3200	32000	0.3	50	160	FRYZ120	0.25	7.9
FRYDQ4000	40000	0.3	50	160	Fryz180	0.37	8.87
Frydq5000	50000	0.26	58	160	Fryz250	0.37	12.05
FRYDQ6300	63000	0.26	58	180	Fryz350	0.25	15.6
Frydq8000	80000	0.26	58	180	Fryz500	0.25	20.5
FRYDQ12000	120000	0.24	63	220	Fryz500	0.37	20.5
FRYDQ16500	165000	0.187	80	240	Fryz650	0.37	24

Dimensões

Frydq Quarter-turn Direct Mount Mount Electric Atuator

FRYDQ quarter-turn direct mounted electric actuator

Modelo	D	D1	N-M	d	N-b	Primário transmissão mecanismo	Wormgear proporção de caixa	0-90 graus tempo
FRYDQ200	175	140	4-16	60	40	Z15-18	56:1/4	46
FRYDQ300	210	165	4-20	60	45	Z20-18	49:1/5	40
Frydq400	210	165	4-20	60	45	Z30-18	49:1/5	40
FRYDQ600	235	185	4-20	80	55	Z45-24	55:1/6	34
FRYDQ800	235	185	4-20	100	55	Z60-24	55:1/6	34
FRYDQ1000	300	254	8-16	100	70	Z60-24	67:1/8	42
FRYDQ1600	300	254	8-16	120	70	Z90-24	67:1/8	42
FRYDQ2400	350	298	38	8-20	90	Z120-24	81:1/9	51
FRYDQ3200	415	356	50	12-20	105	Z180-24	78:1/10	49
FRYDQ4000	475	406	50	12-20	130	Z180-24	82:1/11	51
FRYDQ6300	560	483	58	12-22	160	Z250-24	95:1/12	59
Frydq8000	650	590	58	12-27	170	Z350-18	100:1/13	63

Dimensões de conexão

FrydQ Quarter-turn Plate Plate Montado Atuador elétrico

FRYDQ quarter-turn foot-plate mounted electric actuator

Modelo	B	B1	L	L1	d	H	H1	H2	D
FRYDQ10-40	250	214	160	100	18	150	150	/	18
Frydq60-180	300	264	180	120	18	200	200	/	18
FRTDQ200	400	360	250	210	20	200	200	219	20
FRYDQ300	500	440	260	215	22	280	250	237	30
Frydq400	500	440	260	215	22	280	250	237	30
FRYDQ600	500	440	260	215	22	280	250	296	30
FRYDQ800	500	440	260	215	22	280	250	296	30
FRYDQ1000	600	540	315	265	26	315	300	346	34
FRYDQ1600	600	540	315	265	26	315	300	430	34
FRYDQ2400	600	540	315	265	26	315	350	455	34
FRYDQ3200	600	540	315	265	26	315	350	520	34
