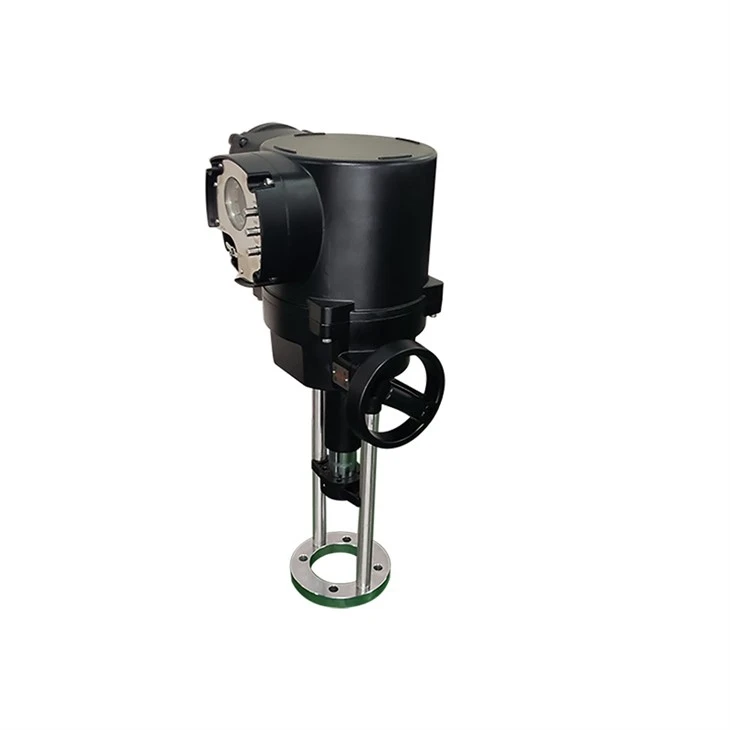

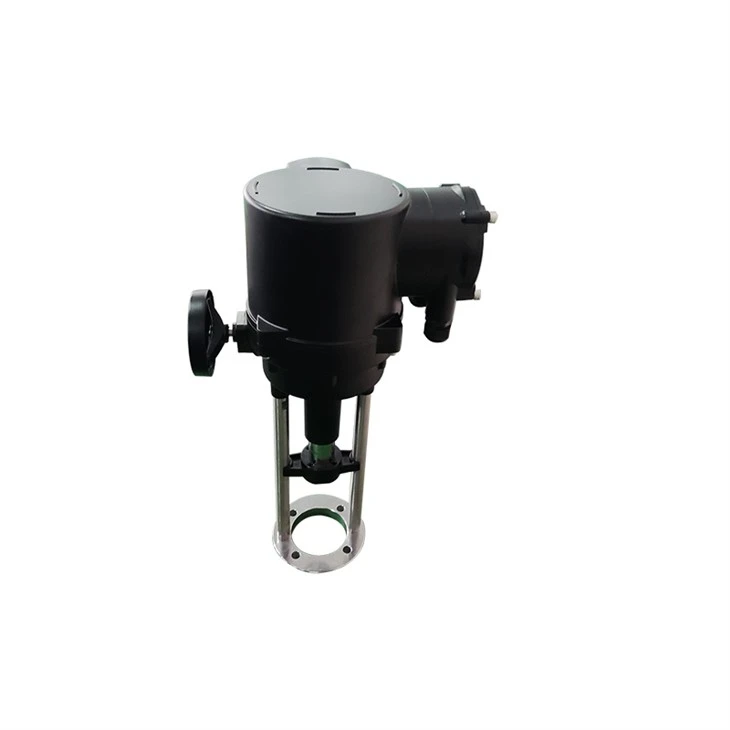

Atuador Elétrico de Volta Linear
O atuador elétrico é um dos produtos da unidade executiva no instrumento combinado de unidade elétrica. O atuador e o corpo da válvula de controle constituem a válvula de controle elétrico, que é o mecanismo regulador executivo no sistema de medição e controle de processos industriais. Pode ser amplamente utilizado em vários setores, como petróleo, indústria química, tratamento de água, construção naval, fabricação de papel, usina de energia, aquecimento, automação predial, indústria leve, etc. Ele usa fonte de alimentação CA de 220 V (110 V, 380 V) e alimentação de 24 V CC fonte como fonte de alimentação de acionamento e sinal de corrente 4-20mA ou sinal de tensão 0-10V DC como sinal de controle. Pode mover a válvula para a posição desejada e realizar seu controle automático. O torque máximo de saída é 25000N.
Dados técnicos
Uma variedade de modos de trabalho estão disponíveis, flexíveis e convenientes;
Sinal de controle: sinal de corrente (4 ~ 20mA ou outros sinais não padrão)
Sinal de tensão (0-10V ou outros sinais não padrão)
Ações positivas e negativas podem ser selecionadas e o modo de controle de faixa dividida pode ser facilmente realizado.
Sinal de saída: sinal de corrente (4 ~ 20mA ou outros sinais não padrão)
Sinal de tensão (0-10V ou outros sinais não padrão)
Interface de comunicação: RS485;
Características de fluxo: linear, abertura rápida, abertura lenta, personalizada
Direção de ação da válvula: seleção de ação positiva e negativa
Display LCD em chinês e inglês: operação do menu, interação humano-computador é mais humanizada; mais fácil de usar;
Autoajuste do curso: design mecânico inovador, ajuste simples e rápido da posição do curso, sinal de entrada e ajuste adaptativo da relação do curso, para atender às necessidades de diferentes válvulas de curso;
Função de autodiagnóstico: o atuador registra automaticamente os parâmetros de trabalho durante a operação. Quando o atuador falhar, o módulo de controle principal detectará e emitirá um alarme a tempo, a falha será exibida na tela LCD e transmitida ao centro de controle através do sinal do interruptor.
Operação mais fácil: design estrutural inovador, operação não invasiva, fácil de operar sem abrir a caixa.
Interruptor de botão de controle remoto/controle local. O modo de prioridade do volante, uma vez ejetado, protege automaticamente o atuador, a operação manual é mais fácil e o volante é seguro e confiável.
Circuito de controle mais confiável: O acionamento do motor adota controle sem contato, sem faíscas e longa vida útil; ampla faixa de adaptação da fonte de alimentação, adaptação de fase do modelo de energia de 380V, os usuários não precisam se preocupar com conexão de fase errada; o módulo de circuito é totalmente controlado digitalmente, sem a existência de potenciômetros mecânicos, os usuários não precisam se preocupar com o impacto da vibração mecânica e do transporte na precisão do produto; usando tecnologia anti-interferência avançada, mesmo em ambientes agressivos, ele pode lidar com isso com calma;
Proteção de retardo para reversão do sentido de movimento do atuador, maior vida útil dos componentes de transmissão de potência;
Menor ruído de trabalho.
1. Fonte de alimentação: CA monofásica 110V 50Hz/60Hz CA monofásica 220V 50Hz/60Hz CA trifásica 380V 50Hz/60Hz DC 24V
2. Input signal: current signal (4~20mA or other non-standard signal), input impedance 250Ω voltage signal (0-10V or other non-standard signal), input impedance>50KΩ
3. Output signal: current signal (4~20mA or other non-standard signal), load impedance maximum 750Ω voltage signal (0-10V or other non-standard signal), load impedance>10KΩ
4. Interface de comunicação: protocolo modbus RS485;
5. Resolução: mínimo 1/1,000, circuito conversor A/D de 12 bits
6. Precisão de controle: ±0,5%1,5% (pode variar com as condições de instalação, como uma porcentagem do curso nominal))
7. Ajuste da diferença de retorno: 0,1%~5,0%
8. Temperatura ambiente: -10 graus ~60 graus (são necessárias instruções especiais se a temperatura for inferior a -20 graus ~-45 graus)
9. Força de isolamento: 1500 V CA 1 minuto (entrada para saída, fonte de alimentação para terra)
Este atuador é composto principalmente pelas seguintes peças:
●Controlador: recebe sinal DC4~20mA ou DC1~5V do regulador e controla o atuador para funcionar em um modo pré-determinado.
●Mecanismo de transmissão: converte o movimento rotativo do motor no movimento alternativo linear do eixo de saída de potência para realizar a função de comutação e ajuste da válvula reguladora.
●Mecanismo de detecção de abertura: realimenta o deslocamento do movimento linear do eixo de saída (a abertura do núcleo da válvula) para o potenciômetro através da cremalheira e da engrenagem, que é convertido em um sinal elétrico pelo potenciômetro e depois retornado ao controlador. Quando a diferença entre o sinal de entrada do regulador e o sinal de abertura do núcleo da válvula for zero, o motor irá parar de funcionar.
●Mecanismo de acoplamento: conecte o atuador e a válvula controlada através do suporte e conecte o eixo de saída do atuador e a haste da válvula pela porca de abertura e fechamento. A porca de abertura e fechamento possui ponteiro e o suporte possui escala para indicar o deslocamento do eixo de saída (ou haste da válvula).
Características
1 O curso de ajuste pode ser definido arbitrariamente dentro da faixa completa do curso do maquinário da válvula, incluindo a direção de abertura e fechamento da válvula;
2 A velocidade pode ser ajustada arbitrariamente dentro de 20%-100% da faixa de velocidade permitida do atuador;
3 O sinal de entrada e o sinal de feedback podem ser combinados arbitrariamente, por exemplo: entrada 4-20mA feedback M-BUS ou 0-10V;
4 Fornece 3 níveis de impulso opcionais;
5 Configurações anti-bloqueio são fornecidas para condições de trabalho especiais, como condições de trabalho em meio de alcatrão;
6 Fornece configuração de rastreamento térmico, que pode ser ativada quando a temperatura for inferior a -20 graus para manter o motor e a placa de circuito em uma determinada temperatura;
7. A função de compensação zero é opcional.
Curso: 100mm (mais de 100 cursos podem ser personalizados)
Tensão de funcionamento: AC380\AC220\AC24\DC24
Outras tensões podem ser personalizadas
Velocidade de corrida: 20%-100% ajustável
Potência: 60W
Seleção de impulso: Três modos de impulso são fornecidos para os usuários escolherem. O modo de impulso 2 é o impulso padrão, o modo de impulso é cerca de 10% menor e o modo de impulso 3 é cerca de 10% maior.
Sinal de controle/feedback: 4-20mA, 0-10V, MODUS, valor da chave (o sinal de feedback de falha de feedback da posição da chave da válvula é opcional) sinais de controle e feedback também podem ser diferentes tipos de sinais
Precisão de controle: ±0,05%, 0-10sinal V 1%
Função de reinicialização: posição de desligamento e retenção do sinal desligado (a reinicialização do sinal desligado é opcional)
Características de ajuste: linear (proporção igual opcional)
Calibração de curso: São fornecidos dois modos de calibração automática e calibração manual. Ele pode ser calibrado automaticamente quando o limite mecânico é definido. Durante a calibração manual, ele pode ser definido dentro de toda a faixa do limite mecânico.
Exibição de status: modo de controle, modo de impulso, posição zero, parâmetros operacionais, sinal desligado, sobrecorrente e sobretensão de sinal, etc.
Classe de proteção: IP65 (IP67 opcional)
Posição de ajuste: indicação mecânica da posição da válvula, display
Função manual: não há necessidade de troca, operação direta do volante mecânico quando a energia está desligada e operação do botão quando a energia está ligada.
Alarme de falha: sinal de alarme de falha abrangente, indicação de alarme de luz indicadora.
Proteção de torque: Realizada controlando a potência de saída do motor, sem usar interruptores para reduzir a taxa de falhas.
Função de controle remoto: controle remoto infravermelho (opcional)
Interface elétrica: a configuração padrão é adequada para interfaces de cabo de 2 8-12mm, outras interfaces podem ser personalizadas e 3 interfaces podem ser fornecidas.
