Atuador elétrico de várias turnos

MULTI-TURN ELECTRIC ACTUATOR

VISÃO GERAL

De acordo com os requisitos do ISO5210, os atuadores de várias turnos podem suportar o impulso da válvula e transmitir para a válvula um torque que o faz girar pelo menos um turno. Geralmente, os atuadores de várias turnos precisam concluir várias voltas, e as válvulas de portão precisam estar equipadas com hastes de elevação. Eles exigem que os atuadores de várias turnos realizem várias voltas de rotação. Portanto, os atuadores de várias turnos estão equipados com eixos ocos para acionar a haste da válvula da porta. Eles operam válvulas de portão, válvulas globais e outras válvulas, produzindo torque. A operação manual de válvulas usando mão de mão também é uma característica padrão dos atuadores. A unidade de controle processa dados para operar o atuador nas instruções de abertura e fechamento. Geralmente, a unidade de controle serve como uma interface elétrica com o sistema operacional DCS, equipado com controle local e integrado ao atuador.

Características de atuadores elétricos

Este atuador da válvula elétrica da série possui os seguintes recursos:

• Construção compacta e robusta, leve.

• ampla gama de variação de torque.

• Habitação de alumínio anodizado duro dentro e fora, com revestimento externo de tinta de alta temperatura para uso contra um ambiente industrial grave.

• O gabinete usa vedações radiais e anéis O que fornecem proteção ao IP68 à prova d'água.

• Identifica e corrige automaticamente as fases. A proteção automática da falha de fase protege a segurança do equipamento.

• Sistema de detecção de torque mecânico confiável, fornecendo operação segura em condição de sobrecarga.

• Janela e indicador de tamanho grande fornece melhor indicação de posição à distância.

• Número de opções de controle de posição local para fornecer fácil comissionamento e operação de campo.

Vantagens do produto

Necessidades diversificadas

Os locais de tecnologia de processo de suporte a dutos e válvulas automatizadas estão em todo o mundo. Não apenas o local e o tipo de válvula são fatores importantes na seleção de atuadores elétricos, mas também o ambiente climático da operação no local é crucial. Fry-A Atuadores elétricos garantem serviço seguro e confiável sob várias condições ambientais extremas.

Desempenho superior

Multi turn electric actuator

Garantia de qualidade

Somente quando todo o equipamento no local fornece serviços confiáveis ao longo de toda a sua vida, todo o site do processo pode ser eficiente, econômico e seguro.

Período de garantia longa

Multi turn electric actuator

Funções principais

Classe de proteção

A proteção de vedação está em conformidade com o padrão EN 60529 e o nível de proteção foi atualizado para o IP68. IP68 significa que pode ser imerso em água a uma profundidade de 8 metros por até 96 horas. Durante o período de imersão, 10 operações podem ser realizadas.

Temperatura ambiente

Tipo on-off

Padrão -40 grau ~ +80 grau

Opcional -60 grau ~ +60 grau

Tipo de modulação

Padrão -40 grau ~ +60 grau

Opcional -60 grau ~ +60 grau

Podemos atender aos requisitos especiais de temperatura ambiental especiais.

Proteção à corrosão

O alto nível de proteção contra corrosão do produto determina sua durabilidade. O sistema de proteção contra corrosão é baseado no pré-tratamento químico e cada componente é revestido em pó em duas camadas. De acordo com a classificação de corrosividade, de acordo com a ISO 12944-2, oferecemos vários graus de proteção contra corrosão para atender diferentes ambientes de aplicativos.

Grau à prova de explosão

O princípio do design do equipamento à prova de explosão é que o próprio equipamento não se tornará uma fonte de ignição em um ambiente explosivo, nem produzirá faíscas ou superaquecerá a superfície em que o grau à prova de explosão é exdeii CT4/T3GB; Exd iict4/t3gb

AMBIENTE

Camada de agente de cura

O revestimento funcional aumenta a adesão da tinta na superfície da cavidade

Primeira camada de revestimento em pó

Esta camada é um revestimento em pó à base de epóxi. Esta camada garante a melhor adesão entre o acabamento da superfície da concha e o revestimento

Segunda camada de revestimento em pó

Esta camada é um revestimento em pó à base de poliuretano. Essa camada é a principal barreira contra a corrosão de produtos químicos e intemperismo.

O método otimizado de cura de pulverização em pó cria a melhor resistência à corrosão.

Modo de controle

Controle externo Todos os sinais do atuador, como sinais de comutação limite, sinais de interruptor de torque, proteção térmica do motor e posição da válvula, podem ser transmitidos ao dispositivo de controle externo para processamento adicional. Ao projetar a arquitetura da lógica de controle, é necessário considerar completamente os mecanismos de proteção necessários e minimizar o tempo de atraso.

O dispositivo contatador usado para controlar a operação do motor é instalado no dispositivo de controle externo e conectado ao atuador por meio de um cabo.

Quando uma interface de operação de controle local é necessária, a interface de operação de controle local deve ser instalada perto do atuador e integrada ao dispositivo de controle externo.

Controle integrado

Quando o atuador é ligado, o atuador da unidade de controle integrado pode ser operado pelos elementos operacionais do controle local. A unidade de controle está totalmente adaptada ao atuador. O atuador pode ser configurado no local sem se conectar ao sistema DCS. Somente a transmissão e a troca de comandos operacionais e sinais de feedback são necessários entre o sistema de controle e o atuador. O controle on-off do motor é concluído instantaneamente no dispositivo.

Barramento de campo

O uso de cabos de barramento pode economizar muito espaço no gabinete de controle e é mais óbvio que a conexão tradicional da linha de sinal de entrada e saída está desatualizada. O uso de cabos de dois núcleos simplifica a fase de comissionamento e reduz bastante o custo dos cabos no campo de longa distância.

Outra grande vantagem da tecnologia Fieldbus é a transmissão de manutenção preventiva e informações de diagnóstico para a sala de controle. Portanto, a tecnologia Fieldbus integra todos os dispositivos Fieldbus no sistema de gerenciamento de ativos para apoiar as medidas de proteção de segurança da utilização do dispositivo de campo. Os atuadores equipados com unidades de controle integradas inteligentes podem ser aplicadas a vários tipos padrão comuns de sistemas de campo na automação de processos.

Multi turn electric actuator

Especificações padrão

Grau de proteção	IP68 padrão
Fonte de energia	AC380V trifásico --- 460V 50/60Hz Fase única: AC110V-AC220V DC24V AC24V 50/60HZ
Ciclo de serviço	S4, 25%
Grau de isolamento	F
Método de controle	Controle local/DCS/FCS (Sistema de Controle de Fieldbus)
Proteção ao motor	Superaquecimento/sobrecarga e curto -circuito/proteção instantânea do freio reverso/eletrônico
Proteção de torque	Proteção de torque mecânico/torque eletrônico
Proteção de geléia	Proteção de superaquecimento de construção
Erro de repetibilidade	Menor ou igual a ± 1%
Limite de erro básico	Menor ou igual a 1%
Configuração da zona morta	0,1% -9,9% ajustável
Revestimento externo	Tinta de alta temperatura
Temperatura ambiente	Padrão: -20-+60 grau opcional: -40-+70 grau
Umidade ambiente	90%RH Max (sem condensação)
Grau à prova de explosão	EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX)
Funções	Janela de exibição em chinês / inglês LCD e função de operação local Sequência de auto -fase Identificando e proteção de desconexão de fase Configuração e controle infravermelhos Tecnologia de auto-diagnóstico de falha Modbus RTU, Profidbus DP, Hart, FF, Devicene (Opcional)
Sinal	A: contato seco passivo remoto, sinalize pulso curto (avanço) B: contato seco passivo remoto, sinal de pulso longo (espera) C: sinal ativo DC24V D: sinal AC220V ativo E: sinal remoto DC4-20MA
Sinal de feedback	A: Sinais de parada abertos, fechar B: sinal de falha C: Sinal de posição da válvula (DC4-20MA, DC1-5V, DC0-10V) D: sinal de controle remoto

Dados técnicos

Atuadores elétricos de várias turnos para o tipo On-Off com motor CA de uma fase

Modelo	Velocidade de saída RPM		Torque tocou Nm		Números de Inicia máx. 1/h	Anexos de válvula			Roda de mão		Peso Kg
Modelo	50Hz	60Hz	Min.	Máx.	Números de Inicia máx. 1/h	ISO5210 padrão	Opção DIN3210	MAX.COLTE REMING milímetro	Φ milímetro	Redução razão	Peso Kg
Frya-07.2	4	4.8	10	30	60	F07 F10	G0	26 34	160	11:1	21
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	28
	45	54								8:1
	63	75			30					11:1
	90	108								8:1
	125	150								5.5:1
	180	216		25						4:1
Frya-07.6	4	4.8	20	60	60	F07 F10	G0	26 34	160	11:1	21
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	28
	45	54								8:1	28
	63	75			30					11:1	37
	90	108								8:1
	125	150								5.5:1
	180	216		50						4:1
Frya-10.2	4	4.8	40	120	60	F10	G0	40	200	11:1	28
	5.6	6.7								8:1	28
	8	9.6								11:1	31
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	40
	45	54			30					8:1	40
	63	75								11:1	43
	90	108								8:1
	125	150								5.5:1
	180	216		100						4:1
Frya-14.2	4	4.8	100	250	60	F14	G1/2	58	315	11:1	59
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19			30					11:1	61
	22	26								8:1	61
	32	38								11:1	63
	45	54								8:1	63
Frya-14.6	4	4.8	200	500	60	F14	G1/2	58	400	11:1	63
	5.6	6.7		500	60					8:1
	8	9.6		400	30					11:1
	11	13								8:1
	16	19								11:1	66
	22	26								8:1	66

Atuadores elétricos de várias turnos para o tipo On-Off com motor AC trifásico

Modelo	Saída velocidade RPM	Faixa de torque Nm	Nominal poder KW	Velocidade RPM	Nominal atual A	Máx. atual A	Iniciando atual A	Prot. Configuração do dispositivo
Frya-07.2	4	30	0.02	1400	0.4	0.3	1.1	0.3
	5.6		0.02	1400	0.4	0.4	1.1	0.4
	8		0.04	1400	0.4	0.4	1.1	0.4
	11		0.04	1400	0.4	0.5	1.1	0.5
	16		0.06	2800	0.6	0.6	2.0	0.6
	22		0.06	2800	0.6	0.7	2.0	0.7
	32		0.10	1400	1.0	1.0	2.5	1.0
	45		0.10	1400	1.0	1.1	2.5	1.1
	63		0.20	2800	0.8	1.3	4.6	1.3
	90		0.20	2800	0.8	1.4	4.6	1.4
	125		0.30	2800	0.9	1.6	4.6	1.6
	180	25	0.30	2800	0.9	1.7	4.6	1.7
Frya-07.6	4	60	0.03	1400	0.4	0.4	1.1	0.4
	5.6		0.03	1400	0.4	0.5	1.1	0.5
	8		0.06	1400	0.6	0.7	1.7	0.7
	11		0.06	1400	0.6	0.7	1.7	0.7
	16		0.12	2800	0.7	0.9	3.2	0.9
	22		0.12	2800	0.7	1.1	3.2	1.1
	32		0.20	1400	1.7	2.0	4.8	2.0
	45		0.20	1400	1.7	2.1	4.8	2.1
	63		0.40	2800	1.7	2.4	9.5	2.4
	90		0.40	2800	1.7	2.6	9.5	2.6
	125		0.50	2800	1.8	3.2	9.5	3.2
	180	50	0.50	2800	1.8	3.4	9.5	3.4
Frya-10.2	4	120	0.06	1400	0.5	0.6	2.1	0.6
	5.6		0.06	1400	0.5	0.6	2.1	0.6
	8		0.12	1400	1.1	1.2	3.2	1.2
	11		0.12	1400	1.1	1.3	3.2	1.3
	16		0.25	2800	1.4	1.6	4.7	1.6
	22		0.25	2800	1.4	1.9	4.7	1.9
	32		0.40	1400	2.6	2.7	8.9	2.7
	45		0.40	1400	2.6	3.2	8.9	3.2
	63		0.70	2800	3.2	3.8	17	3.8
	90		0.70	2800	3.2	4.2	17	4.2
	125		1.00	2800	3.7	5.5	17	5.5
	180	100	1.00	2800	3.7	5.8	17	5.8
Frya-14.2	4	250	0.12	1400	0.5	0.8	2.9	0.8
	5.6		0.12	1400	0.5	1.1	2.9	1.1
	8		0.25	1400	1.1	1.7	5.5	1.7
	11		0.25	1400	1.1	1.8	5.5	1.8
	16		0.45	2800	1.6	3.2	9.5	3.2
	22		0.45	2800	1.6	3.7	9.5	3.7
	32		0.75	1400	2.6	4.2	17	4.2
	45		0.75	1400	2.6	5.3	17	5.3
	63		1.40	2800	4.9	7.4	40	7.4
	90		1.40	2800	4.9	9.5	40	9.5
	125		1.80	2800	5.6	12	50	12
	180	200	1.80	2800	5.6	12	50	12
Frya-14.6	4	500	0.20	1400	0.9	0.9	5.5	0.9
	5.6		0.20	1400	0.9	1.1	5.5	1.1
	8		0.40	1400	1.8	3.2	9.8	3.2
	11		0.40	1400	1.8	3.7	9.8	3.7
	16		0.80	2800	3.8	5.3	19	5.3
	22		0.80	2800	3.8	5.8	19	5.8
	32		1.60	1400	5.6	7.9	40	7.9
	45		1.60	1400	5.6	9.5	40	9.5
	63		3.00	2800	9.5	14	61	14
	90		3.00	2800	9.5	17	61	17
	125		3.30	2800	10	22	61	19
	180	400	3.30	2800	10	23	61	19
Frya-16.2	4	1000	0.40	1400	1.5	2.8	11	2.8
	5.6		0.40	1400	1.5	3.1	11	3.1
	8		0.80	1400	2.9	5.3	23	5.3
	11		0.80	1400	2.9	5.8	23	5.8
	16		1.50	2800	5.9	9.5	42	9.5
	22		1.50	2800	5.9	11	42	11
	32		3.00	1400	8.9	14	63	14
	45		3.00	1400	8.9	17	63	17
	63		5.00	2800	12	26	120	26
	90		5.00	2800	12	32	120	26
	125		6.00	2800	13	37	120	26
	180	800	6.00	2800	13	47	120	26

Dimensões

Multi turn electric actuator dimensions

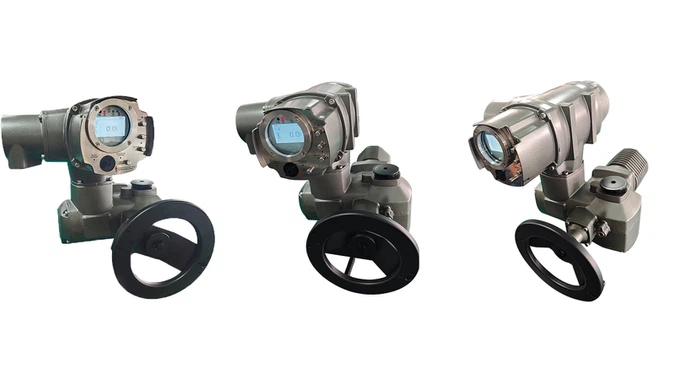

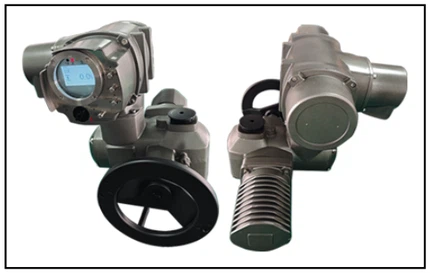

Exibição do produto

Multi turn electric actuator

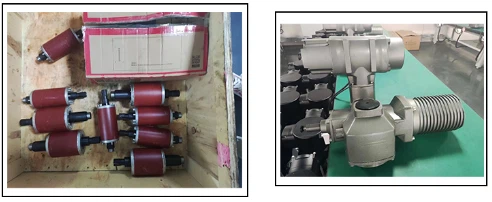

Tiro real do produto

Multi turn electric actuator

Introdução da empresa

Fundada em 2014, a Freya lida principalmente em válvulas, atuadores, atuadores de válvulas elétricas, válvulas elétricas e outros produtos e serviços de controle de fluidos. Ele se concentra no campo da indústria de processos e há muito tempo está comprometido em fornecer soluções profissionais de controle de fluidos para indústrias de processo, como eletricidade, aço, materiais de construção e tratamento de água. De acordo com as condições reais de trabalho, por meio de levantamento de campo necessário e divulgação técnica, fornece aos clientes seleção e design seguros, econômicos e ambientalmente amigáveis, fornecem estritamente e guia a instalação e o comissionamento de acordo com os requisitos do contrato, e a mão para uso quando os padrões forem atendidos. A empresa sempre se concentrou em melhorar seus recursos de inovação e alcançou uma série de resultados inovadores, aumentando o investimento em P&D e introduzindo a tecnologia. Nos últimos anos, a empresa solicitou com sucesso patentes de aparência não invasiva e certificados de patentes do modelo de utilidade. Essas realizações inovadoras melhoraram a competitividade principal da empresa.

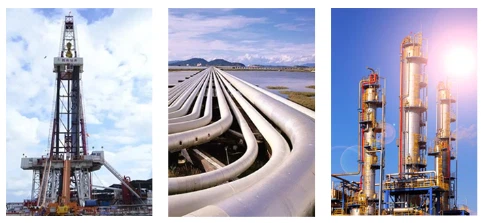

Aplicações
