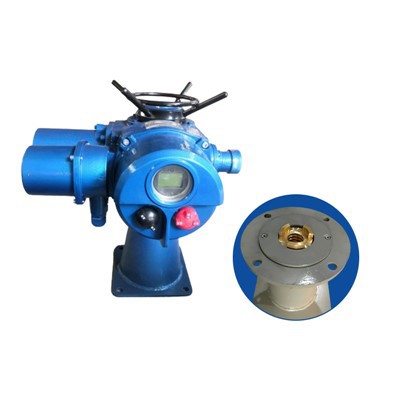

Atuador elétrico
O painel de operação do interruptor de botão não permeável é adotado para obter uma estrutura à prova d'água completa e à prova de poeira.
· Quando a chave de torque é detectada, a função de manutenção do status quo é adicionada.
· Tela do visor de cristal líquido LCD, função de monitoramento de dados.
Função de comunicação FieldBus (Profibus-DP).
Vantagens do produto
Estrutura de vedação de camada dupla, à prova d'água para todo o tempo (IP68), estrutura à prova de explosão
Todas as peças adotam a estrutura de vedação de camada dupla com o anel de O e V-ring, que atende ao padrão IP68 (72 horas à prova d'água abaixo de 8 metros de mergulho), garante umidade à prova de umidade, à prova de poeira e possui canal suficiente à prova de chama para evitar o canal disseminação de chama. Essas estruturas atenderão aos seus requisitos de alta qualidade, segurança e durabilidade.
Estrutura de várias unidades
As unidades funcionais que compõem o atuador elétrico são independentes uma da outra, fáceis de remover e combinar à vontade e podem ser convenientemente expandidas.
Eixo de roda manual independente, estrutura montada lateral
Atuador elétrico, o controle manual é alcançado pelo balanço manual, a roda da mão é diretamente combinada com o worm através da engrenagem de espionagem, impedindo efetivamente os danos ao atuador manual durante a operação manual. Todas as séries de mão de mão são montadas laterais, o que é muito conveniente para operação manual.
Composição do produto
Unidade de controle
Roda de mão
Motor
Entrada de cabo
É utilizado um motor de torque de alta partida/baixa inércia.
Após o início, o torque pode atingir rapidamente o valor de pico. Proteção térmica embutida e dispositivo de detecção de temperatura preciso impedem que o motor queima e garanta que o motor possa maximizar sua eficiência.
Unidade integrada
As configurações padrão incluem botões abertos/fechados/parados e luzes indicadoras de abertura/erro/fechamento, dispositivo de execução de monitoramento, botão de seleção de controle local/remoto, monitor de fonte de alimentação de fase reversa, acoplador fotoelétrico, etc. Esta unidade é usada principalmente em ocasiões em que o controle local de controle local é alcançado usando circuitos de controle remoto.
Unidade de operação
A tela de exibição do LCD pode ser selecionada.
Unidade de terminal
É uma estrutura de bloco de terminal independente e adota a junta do tipo O e a estrutura de vedação dupla da junta do tipo V, o amplo espaço de fiação e todos os terminais podem ser facilmente conectados no local.
Unidade de comutação
Incluindo o interruptor de limite, interruptor de torque, o comutador de limite do indicador de posição acionado por uma engrenagem de contagem, ele pode garantir alta confiabilidade em qualquer posição predeterminada. Esse tipo de interruptor de limite é fácil de definir e pode ser apertado com uma chave de fenda após a configuração.
Interruptor de torque
Quando o torque de saída no eixo de saída do atuador elétrico é maior que o valor definido, o interruptor de torque desliga automaticamente o motor. O valor predefinido do torque pode ser definido no momento da remessa ou redefinindo o valor da escala no local.
Indicador de posição
O ângulo de indicação é largo, a linearidade é boa e as informações dinâmicas e variáveis de válvulas e atuadores elétricos são indicados com precisão em porcentagem.
Unidade de impulso
A unidade de impulso consiste em um rolamento de impulso e duas buchas. A bucha rosqueada é usada para válvulas de várias turnos, e a bucha com chave na parede interna é usada para válvulas de giro de peça. A bucha é uma estrutura destacável para facilitar a instalação.
Roda de mão
A roda de mão de todas as séries de atuadores elétricos é montada no lado para operação manual.
Eixo da roda manual
O eixo da roda manual é combinado com o worm através de uma engrenagem de esporão para evitar danos às partes manuais durante a operação manual. Há duas engrenagens para escolher para facilitar as necessidades dos clientes para diferentes torques e velocidades.
Alavanca de troca
A alavanca de comutação pode alternar facilmente a operação do elétrico para o manual enquanto o motor está funcionando. A oferta padrão é a comutação automática. (A troca manual pode ser fornecida especialmente)
Especificações do produto
Comunicação Fieldbus
