Válvula de esfera elétrica
Visão geral
A válvula de esfera elétrica da série DQF supera as deficiências dos diafragmas tradicionais de abertura e fechamento de válvulas e peças de máquinas que são propensas a danos. A prática provou que esta válvula tem confiabilidade extremamente alta sob condições de trabalho frequentes. As válvulas esfera elétricas da série DQF vêm em vários tamanhos, variando de DN15 a DN150, com tensão de controle de 220V CA, pressão nominal de 0,25MPa e velocidade de comutação de 2 segundos por vez. A ação contínua tem uma vida útil longa, dez vezes maior que as válvulas tradicionais. A válvula de esfera elétrica da série DQF é composta por um motor, chave limitadora, chave indicadora, relé pequeno, esfera de aço inoxidável e dispositivo de transmissão mecânica com engrenagens grandes e pequenas. Possui corpo de válvula em ferro fundido, tampa com revestimento em spray, vedações de PTFE e flanges duráveis e resistentes ao desgaste ou conexões roscadas de acordo com os padrões nacionais. Também pode ser compatível com válvulas eletromagnéticas tradicionais para fácil substituição. O painel indicador acima da carcaça pode indicar mecanicamente a posição real da válvula, e a combinação de interruptores indicadores elétricos e luzes indicadoras de controle pode refletir verdadeiramente a posição da válvula no local. O processo de produção é requintado e a aparência é linda e generosa.
Recursos do produto
1. O motor da válvula é um motor que não é fácil de queimar.
2. O núcleo da válvula de aço inoxidável não enferruja facilmente e tem uma superfície lisa, para que o motor possa funcionar livremente devido à carga constante;
3. O corpo da válvula em ferro fundido pode suportar pressão média baixa inferior a 0.1MPa;
4. O anel de vedação de PTFE tem uma resistência à temperatura de 250 graus e o meio está em temperatura ambiente, portanto, o anel de vedação não é fácil de amolecer e deformar. O anel de vedação de PTFE ou almofada de vedação de feltro está em contato com o núcleo liso da válvula de aço inoxidável e o tempo de fricção é de apenas 2 segundos durante a ação de abertura e fechamento por ciclo, portanto o desgaste é quase zero. A prática provou que o anel de vedação da válvula não é fácil de usar;
5. Lubrificação isenta de óleo das engrenagens de transmissão.
6. Os dispositivos vitalícios na válvula são dois interruptores de limite, um interruptor de saída de sinal real para a posição da válvula totalmente aberta e um pequeno relé. Sua vida útil é longa.
7. Não há restrição quanto ao ângulo de instalação;
8. Em resumo, a válvula de esfera elétrica DQF não necessita de manutenção dentro do período de garantia. Fora do período de garantia, desde que novos microinterruptores e relés sejam substituídos, a válvula retomará um ciclo de funcionamento normal.
Princípio de funcionamento
Quando não há sinal de abertura externo (sinal de relé), a válvula de esfera elétrica da série DQF permanece totalmente fechada sob a ação da fonte de alimentação de trabalho. Neste momento, a placa indicadora está na posição de indicação totalmente fechada.
Não há saída de sinal de interruptor de indicação elétrica (sinal de relé). Quando o sinal elétrico de abertura é adicionado, o pequeno relé interno atua e o motor principal gira imediatamente a pequena engrenagem em seu eixo de transmissão para girar de forma síncrona, fazendo com que a engrenagem grande, o eixo principal e a esfera de aço inoxidável girem de forma síncrona. Após 2 segundos, a posição da válvula está na posição totalmente aberta. Sob a ação do interruptor de posição, o motor para de girar e permanece travado eletricamente. Ao mesmo tempo, o sinal elétrico indica que o interruptor foi tocado. A saída do sinal do interruptor faz com que a luz indicadora na sala de controle tenha uma indicação correspondente. Neste momento, o painel indicador está na posição de indicação totalmente aberta. Pelo contrário, quando o sinal eléctrico de abertura desaparece, o motor inverte imediatamente. Após 2 segundos, o motor para sob a ação da chave fim de curso reversa. Neste momento, a posição da válvula está totalmente fechada e permanece totalmente fechada.
Detalhes do produto
Materiais selecionados
Material do núcleo da válvula de aço inoxidável, excelente acabamento, adequado para inflação inferior de silo de cimento, atendendo aos requisitos de fechamento rápido
Longa vida útil
Excelente qualidade, acabamento fino, produtos suaves e bonitos, não são fáceis de danificar o motor, longa vida útil
Resistente e durável
Teste de ação motora e inspeção de qualidade do produto antes de sair da fábrica para garantir a qualidade do produto
Personalização de suporte
Podemos projetar e fabricar várias especificações de acordo com as necessidades do cliente e personalizar a produção de acordo com o comprimento estrutural real
diagrama esquemático
Interruptor normalmente fechado do relé K1
Interruptor normalmente aberto do relé K2
Válvula S1 fechada na chave limitadora de posição
Interruptor de limite de abertura da válvula S2
Interruptor de saída do sinal de abertura da válvula S3
K relé pequeno

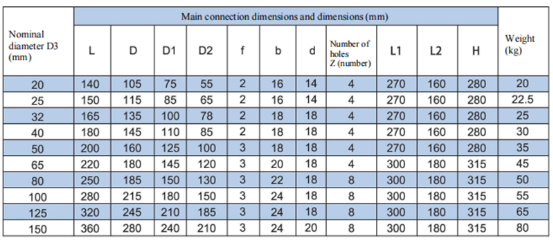

Dimensões
Exibição do produto
