Os parâmetros do atuador correspondentes são os seguintes:
Os produtos da série FRY incluem principalmente tipo básico, tipo de resistência (tipo de chave), tipo de ajuste inteligente e - tipo de corpo. Existem quase 100 tipos de modelos, que podem ser conectados com diferentes tipos de válvulas borboleta e tipo bola. A saída está no intervalo de 50NM ~ 2000NM.
O atuador pode receber diretamente a entrada de sinais de 0-10V, 1-5V, 4-20A DC do lado de fora e ajustar com precisão o grau de abertura da válvula de acordo com o valor específico do sinal de entrada. O novo dispositivo de amortecimento mecânico pode eliminar a inércia. Suprime as oscilações para garantir o posicionamento até (1/00 00). O sinal de feedback de 4-20mA DC é emitido durante o ajuste do controle para exibir com precisão e eficácia o valor de abertura real da válvula. Seu corpo tem um visor de cristal líquido LTD e 8 indicadores podem indicar especificamente cada operação, o que torna a depuração mais conveniente e precisa.
Parâmetros de modelo e desempenho principal
Função | 05 | 10 | 16 | 25 | 50 | 100 | 200 |
Fonte de energia | AC220V, 50 / 60Hz, (AC24V, AC110V, AC380V, DC24V, DC220V) | ||||||
Torque (Nm) | 50 | 100 | 160 | 250 | 500 | 1000 | 2000 |
Tempo (s) | 15/30 | 15/30/60 | 60 | 60/100 | |||
Motor (w) | 15 | 23 | 23 | 50 | 90 | 100 | 100 |
Corrente de trabalho (A) | 0,25 | 0,6 | 0,7 | 0,8 | 1,2 | 1,3 | 1,3 |
Peso (kg) | 2,5 | 3,7 | 3,7 | 6,8 | 8 | 12 | 12 |
Girar o ângulo | 0 ~ 90 ° | ||||||
Ambiente envolvente | -30 ~ + 60 ℃ | ||||||
Valor de pressão | 1500AC / min | ||||||
Grau de proteção | IP67 | ||||||
Limite | Maquinas eletricas | ||||||
manipulação manual | Com alça | ||||||
Ângulo de instalação | Qualquer ângulo | ||||||

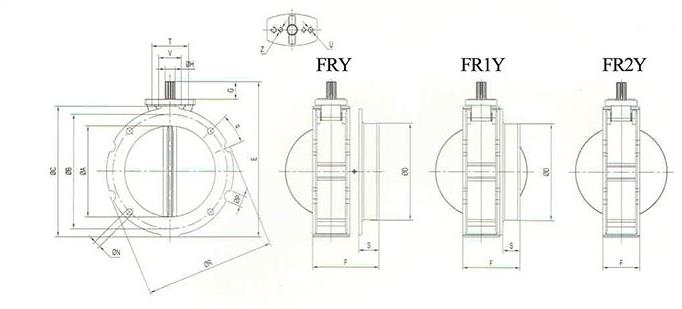

Flange simples tipo aberto destacável (flange dupla com flange única)
Modelo | ΦA | ΦB | ΦC | ΦD | E | F | G | ΦH | ΦN | ΦP | ΦR | α | S | T | você |
FRY100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22 * 19 | 4 a 14 | 4 a 20 | 220 | 22 "30 | 40 | 80 | M12 |
FRY150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22 * 19 | 4 a 14 | 4 a 20 | 228 | 22 "30 | 40 | 80 | M12 |
FRY200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22 * 19 | 4 a 14 | 4 a 20 | 278 | 22 "30 | 40 | 80 | M12 |
FRY250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22 * 19 | 8 a 14 | 8 a 20 | 328 | 11 "15 | 40 | 80 | M12 |
FRY300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22 * 19 | 8 a 14 | 16 a 20 | 378 | 5 "41 | 40 | 80 | M12 |
FRY350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28 * 25 | 8 a 14 | 8 a 20 | 440 | 10 " | 40 | 80 | M12 |
FRY400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28 * 25 | 8 a 14 | 16 a 20 | 530 | 4 "30 | 40 | 80 | M12 |
