Válvula de esfera de rosca de aço inoxidável 2-peça 3-peça
2-VÁLVULA ESFERA PC
Tamanho 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3"

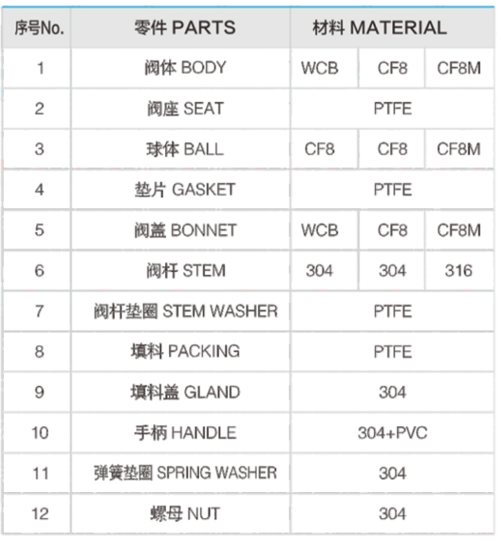

Fluido médio de vapor, gás, líquido, viscoso ou corrosivo Material do corpo Aço inoxidável 316/304
Selo de assento PTFE
Tipo de rosca NPT,BSPT,BSP,DIN259/2999
Tem as seguintes vantagens:
1. A resistência do fluido é pequena e seu coeficiente de resistência é igual ao de um segmento de tubo do mesmo comprimento.
2. Estrutura simples, tamanho pequeno e peso leve.
3. Apertado e confiável. Atualmente, o material da superfície de vedação da válvula esfera é feito de plástico, que apresenta bom desempenho de vedação e também tem sido utilizado em sistemas de vácuo.
4. Fácil de operar, rápido para abrir e fechar, com rotação de apenas 90 graus de abertura total até fechamento total, facilitando o controle remoto.
5. Manutenção conveniente, estrutura simples da válvula de esfera e anéis de vedação geralmente móveis, tornando a desmontagem e substituição mais conveniente
6. Quando totalmente aberta ou totalmente fechada, as superfícies de vedação da esfera e da sede da válvula ficam isoladas do meio. Quando o meio passa, não causará erosão na superfície de vedação da válvula.
7. O diâmetro pode ser aplicado de pequeno a alguns milímetros, de grande a vários metros, de alto vácuo a alta pressão. Quando a bola gira 90 graus, ela deve ser esférica tanto na entrada quanto na saída para interromper o fluxo.
O uso de válvula de esfera
Como as válvulas esfera geralmente usam borracha, náilon e politetrafluoretileno como materiais do anel de vedação da sede, sua temperatura de serviço é limitada pelo material do anel de vedação da sede. A função de corte da válvula esférica é realizada pelas esferas metálicas pressionando umas contra as outras entre as sedes plásticas da válvula sob a ação do meio (válvula esférica flutuante). Sob a ação de uma certa pressão de contato, o anel de vedação da sede da válvula sofrerá deformação elástico-plástica em áreas locais. Essa deformação pode compensar a precisão de fabricação e a rugosidade da superfície da esfera e garantir o desempenho de vedação da válvula esférica. E como o anel de vedação da sede de uma válvula esférica geralmente é feito de plástico, ao selecionar a estrutura e o desempenho da válvula esférica, a resistência ao fogo e a prevenção contra incêndio da válvula esférica devem ser consideradas, especialmente em petróleo, indústria química, metalurgia e outros departamentos, em meios inflamáveis e explosivos. Quando válvulas de esfera são usadas em equipamentos e sistemas de tubulação, mais atenção deve ser dada à resistência e prevenção ao fogo.
Válvula de esfera com rosca manual A válvula de esfera com rosca manual adota uma estrutura integrada. Possui funções fortes, tamanho pequeno, peso leve e baixo custo. , desempenho confiável, correspondência simples, grande capacidade de circulação e outras características. Atualmente, a válvula é amplamente utilizada em sistemas de controle de automação industrial em alimentos, proteção ambiental, indústria leve, petróleo, fabricação de papel, indústria química, equipamentos de ensino e pesquisa científica, energia elétrica e outras indústrias. As válvulas de esfera roscadas manuais e as válvulas de esfera soldadas são divididas em tipos integrais (de uma peça), de dois estágios e de três estágios. O corpo da válvula é fundido usando tecnologia avançada introduzida em Taiwan. Possui estrutura razoável e bela aparência. A sede da válvula adota uma estrutura de vedação elástica, que é confiável na vedação e fácil de iniciar. A haste da válvula adota uma estrutura montada na parte inferior com vedação invertida. Quando a cavidade da válvula aquece de forma anormal, a haste da válvula não será impactada. As válvulas esfera de duas e três peças também possuem formas de conexão para soldagem de topo (BW) e soldagem de soquete (SW). Eles também podem ser equipados com plataformas de suporte ISO de padrão internacional e dispositivos de travamento.
Dimensões gerais da válvula de esfera roscada manual (tipo padrão)
Dimensões gerais da válvula de esfera roscada manual (tipo sem suporte)
Nota: As dimensões na tabela não possuem anexos. Além disso, devido ao aprimoramento do produto e à inovação tecnológica, os dados podem sofrer algumas alterações. Consulte o vendedor para obter detalhes específicos.
