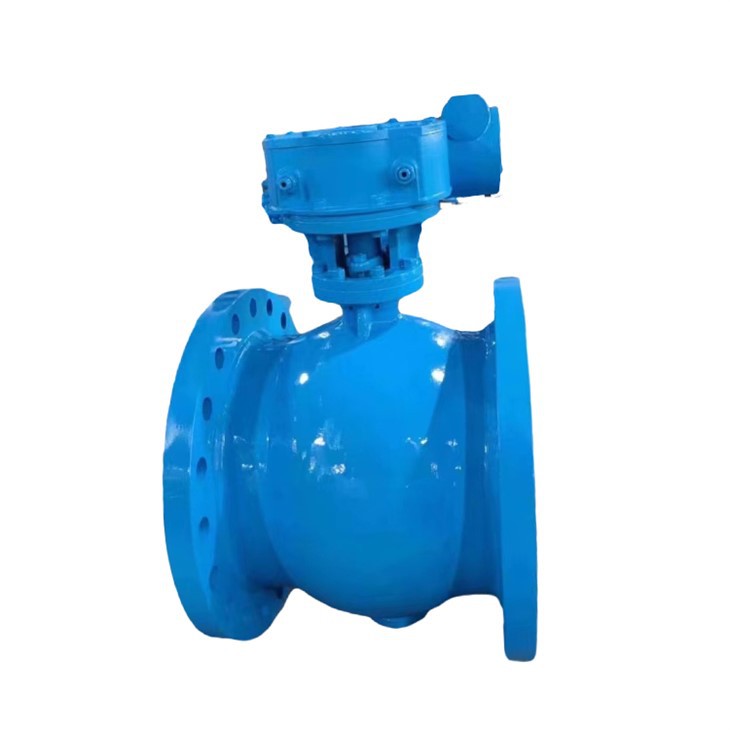

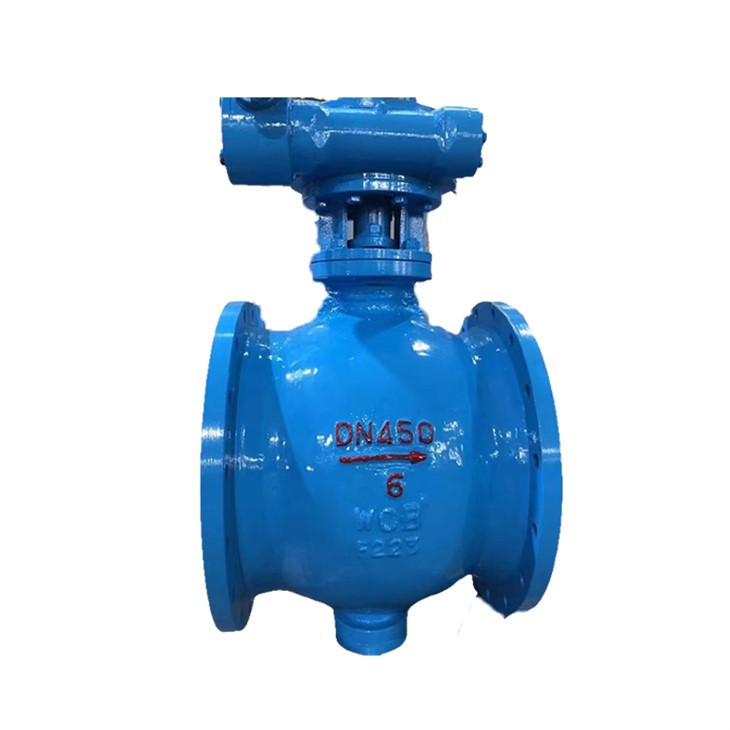

Válvula de meia esfera manual montada lateralmente
Visão geral
A válvula semi-esfera montada lateralmente é a cristalização das mudanças espirituais das válvulas esfera tradicionais. É uma válvula metálica que fixa a coroa esférica metálica na esfera excêntrica, realiza a abertura e fechamento da válvula através da rotação de 90-graus do virabrequim excêntrico e está em contato com a superfície de vedação da esfera metálica coroa. A sede flutua nas direções axial e radial para compensar a correspondência entre a coroa esférica e a sede da válvula. A estrutura simples e confiável e o método de vedação metálica tornam-no não apenas um substituto vantajoso para válvulas gaveta, mas também aplicável a sistemas que não podem ser usados. Pode ser amplamente utilizado em petróleo, química, energia elétrica, metalurgia e outras indústrias, com design exclusivo e estrutura inovadora.

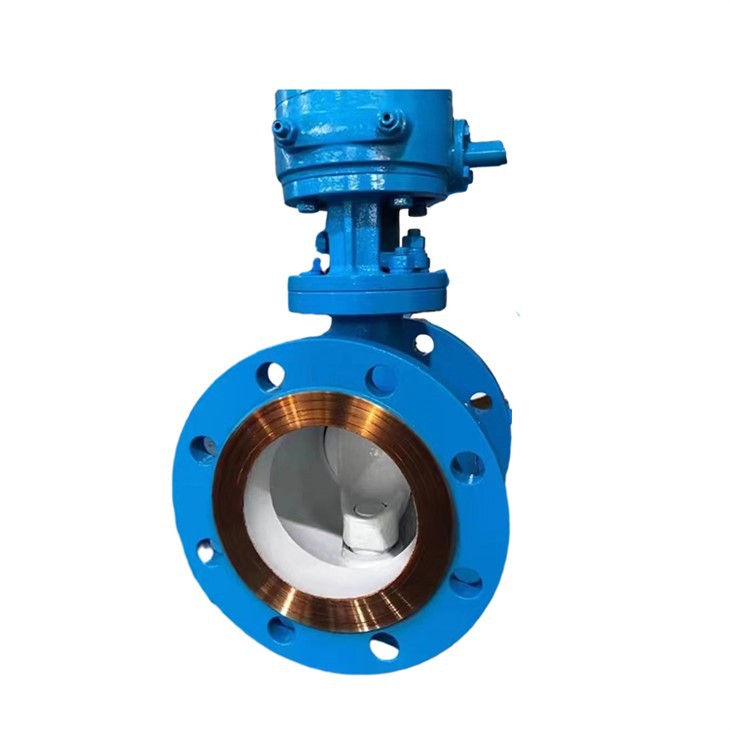

O conjunto do hemisfério de vedação da válvula semiesfera excêntrica montada na lateral é instalado no lado do flange. Essa estrutura é de fácil manutenção, não precisa ser totalmente desmontada da tubulação, é mais resistente ao desgaste e mais fácil de operar. Ao abrir, a esfera fica escondida na cavidade da válvula, com grande superfície de transporte de fluxo. Ao fechar, a superfície esférica do núcleo da válvula é progressiva ao longo da sede da válvula e tem uma função de cisalhamento, removendo efetivamente os obstáculos de incrustação e obtendo uma vedação confiável. É adequado para uso em tratamento de esgoto, celulose, alumina, aquecimento urbano, óleo, gás natural, meios mistos líquido-sólidos ou meios propensos à cristalização química, etc.
Princípio de trabalho
Quando a válvula semi-esfera excêntrica montada na lateral fecha a válvula, o núcleo esférico excêntrico entra na sede da válvula e forma um mecanismo em forma de cunha sob a ação da excentricidade. O disco da válvula comprime gradualmente a sede da válvula para obter vedação; quando a válvula é aberta, o núcleo esférico excêntrico se separa rapidamente da sede da válvula e a válvula fica totalmente aberta. Âmbito de aplicação: Esta série de válvulas é adequada para sistemas de tubulações de média e baixa pressão em petróleo, indústria química, metalurgia, energia elétrica, têxtil, fabricação de papel, conservação de água e outros departamentos. Também é adequado para tratamento de esgoto, vapor, ar, gás, argamassa, lama e outros meios de transporte fracos, interceptação, estrangulamento, etc.
Características
1. É hermeticamente fechado e pode transportar gases nocivos com vazamento zero.
2. É particularmente eficaz no transporte de fluxo misto de fluxo misto bifásico, onde sólidos propensos a incrustações são precipitados.
3. A sede da válvula ainda pode ser usada após o ajuste ou substituição, o que evita a desvantagem de toda a unidade ser descartada após a falha da vedação da válvula.
4. O hemisfério e a sede da válvula são soldados na superfície de acordo e passam por tratamento especial para fornecer tipos anticorrosivos, resistentes ao desgaste, de alta resistência e outros para atender às necessidades de diferentes ocasiões.
5. Ainda resta um valor de compensação no núcleo da válvula do par de vedação. Quando a válvula estiver desgastada, gire-a um pouco ao fechar para garantir uma vedação confiável e prolongar a vida útil.
6. A seção transversal do fluxo é grande e o núcleo da válvula não será lavado quando fechado. Quando aberta, a superfície esférica do núcleo da válvula se move gradualmente ao longo da sede da válvula, removendo efetivamente os obstáculos de incrustação e obtendo uma vedação confiável.

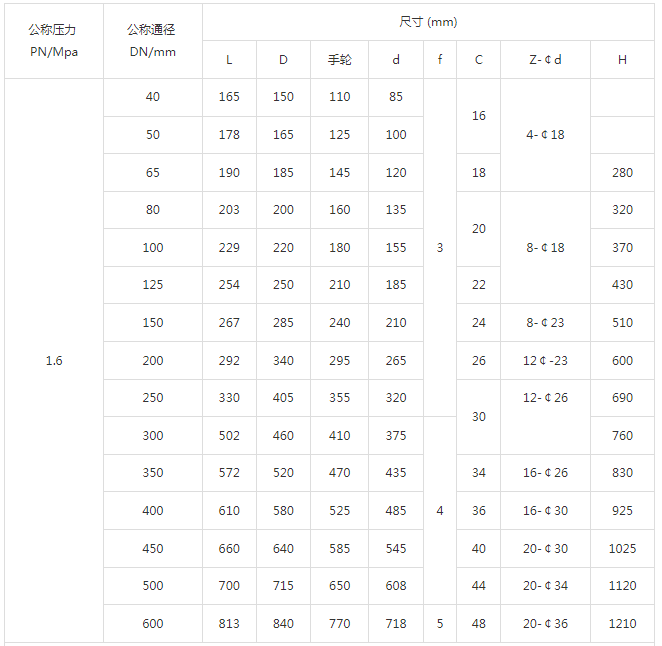

especificações
