Válvula de placa cega manual
Características estruturais
Esta série de válvulas cegas setoriais, também conhecidas como válvulas de espetáculo, válvulas de aba e válvulas setoriais, são equipamentos que cortam de forma confiável meios de gás conforme exigido pelos 6222-86 "Regulamentos de Segurança de Gás Industrial" da GB. É usado em sistemas de gasodutos médios em empresas industriais e de mineração, administração municipal, proteção ambiental e outras indústrias. É especialmente adequado para o corte absoluto de gases nocivos, tóxicos e inflamáveis. Também é adequado para placas cegas em terminais de dutos para reduzir o tempo de manutenção ou facilitar a conexão de novas. Sistema de canalização. Comparada com outros equipamentos de válvula que realizam corte absoluto em tubulações, esta série de válvulas de placa cega em formato de setor tem as características de estrutura nova, peso leve, tamanho pequeno, operação fácil, ação rápida e desempenho de corte de gás absolutamente confiável.
Especificações de performance
Instalação
Quando a válvula cega do setor é aberta, os corpos da válvula esquerda e direita devem ter um deslocamento axial de 16-20mm. Portanto, a tubulação também deve apresentar deformação ou deslocamento elástico que atenda ao deslocamento acima durante o processo de abertura e fechamento da válvula. Recomenda-se instalá-lo da seguinte forma. Não existem regulamentos sobre a posição de instalação da válvula de placa cega em formato de setor quando ela pode garantir que nenhuma força externa da tubulação atue sobre a válvula.
Método de operação
Use uma chave inglesa para girar os três parafusos de conexão no sentido anti-horário para separar e equilibrar o corpo da válvula e a placa da válvula. Após confirmar a folga apropriada (cerca de 16 mm), gire a placa da válvula para a posição de trabalho. Gire o parafuso de conexão na direção inversa para fazer com que a placa da válvula e o corpo da válvula fiquem em contato próximo para obter vedação absoluta.
precauções
1. O anel de vedação de borracha não deve aderir ao corpo da válvula ou causar forte fricção para evitar danos ao anel de vedação de borracha e ao desempenho de trabalho da válvula.
2. Quando os corpos das válvulas esquerda e direita são afrouxados, o meio transbordará. Para garantir a segurança, feche a válvula borboleta de gás na frente da válvula cega antes da operação. Ao mesmo tempo, tome ventilação e outras medidas de segurança.
3. Ao abrir os corpos das válvulas esquerda e direita das válvulas cegas do setor manual F43X e F43AX, observe que a placa da válvula cairá automaticamente. As pessoas estão proibidas de ficar na frente da placa da válvula durante a operação para evitar perigo.
Válvula de placa cega do setor manual

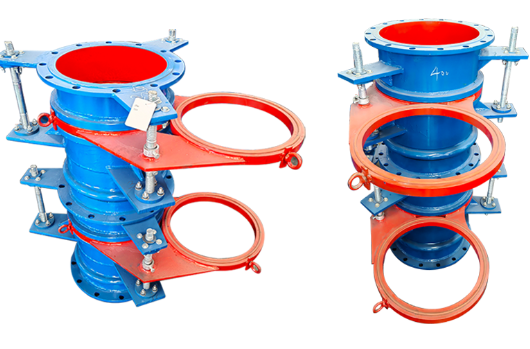

A válvula manual de placa cega em forma de leque F43X consiste em um corpo de válvula esquerdo, um corpo de válvula direito, um corpo de válvula intermediário e três parafusos de conexão. Use uma chave inglesa para girar o parafuso de conexão para completar as ações de aperto e afrouxamento dos corpos da válvula esquerda e direita e use a mudança de posição da placa cega e da placa do furo passante na placa da válvula para atingir o objetivo de abrir e fechar. Possui características de estrutura simples, peso leve, desempenho confiável e operação conveniente. Esta válvula é uma série de estrutura curta, com anéis de vedação de borracha instalados nos corpos da válvula esquerdo e direito, respectivamente.

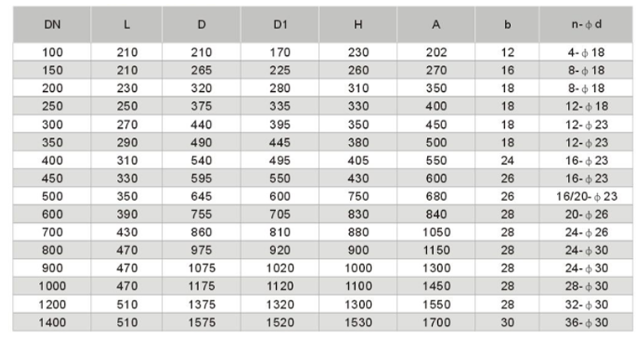

Tabela principal de dimensões de conexão (valores de referência)
Válvula de placa cega do setor manual
A válvula de placa cega do setor manual F43AX é composta por corpo de válvula esquerdo, corpo de válvula direito, corpo de válvula e eixo de conexão (três). Use uma chave inglesa para girar o parafuso do eixo de conexão para acionar os corpos da válvula esquerda e direita para completar as ações de aperto e afrouxamento e use a mudança de posição da placa do furo cego e da placa do furo passante na placa da válvula para atingir o objetivo de abertura e fechando. Esta válvula é uma série de estrutura curta e o anel de vedação de borracha é instalado na placa da válvula e o anel de vedação pode ser facilmente substituído.
Tabela principal de dimensões de conexão (valores de referência)
Válvula de placa cega do setor manual
Esta válvula é uma válvula de placa cega de setor manual tipo DN300 ~ 800, que é uma longa série de estrutura. Esta válvula está equipada com um dispositivo telescópico no corpo direito da válvula e é geralmente usada em tubulações longas. O retrator desta válvula pode compensar o deslocamento axial do corpo da válvula quando a válvula é aberta e fechada e reduzir o torque de abertura e fechamento da válvula (observe que não pode ser usado como compensador para a tubulação). Esta válvula é uma válvula de placa cega de setor manual tipo DN900 ~ 1400 com uma estrutura longa. Series. Esta válvula está equipada com um dispositivo telescópico para utilização em tubulações longas (nota: não pode ser utilizada como compensador de tubulações). De acordo com as características das válvulas de grande diâmetro, o corpo da válvula é projetado em uma estrutura triangular, o que aumenta a rigidez geral da válvula.
Tabela principal de dimensões de conexão (valores de referência)
