Válvula de borboleta rotativa manual
Válvula de borboleta do tipo flange
A válvula de borboleta manual da engrenagem de minhocas é uma válvula que aciona a placa da borboleta para girar através de um mecanismo de transmissão de engrenagem de worm. É usado principalmente para cortar, regular e controlar o fluxo de mídia em pipelines. Sua função principal é amplificar o torque girando manualmente a engrenagem de worm, acionando a placa da borboleta para girar 0 graus a 90 graus para obter abertura e fechamento.
Recursos do produto
Estrutura compacta e leve
Baixa manutenção e vida longa
Corpo de válvula de aço fundido resistente à corrosão
Zero vazamento de vedação macia
Operação manual que economiza trabalho
Aplicativo multi-cenário
DN50 ~ DN1000 PN10 ~ 16
Resistência à temperatura -20C ~ 300C
Aplicável a líquido/gás/pó
A estrutura geral é compacta, apenas algumas partes são necessárias para concluir a montagem, tamanho pequeno, peso leve, conveniente para uso em cenários com espaço limitado
Placa do corpo da válvula e borboleta
Corpo de válvula: principalmente de ferro fundido, aço fundido ou aço inoxidável, tipo de flange de suporte, tipo de wafer e outros métodos de conexão (DN50 ~ DN1000).
Placa Butterfly: Estrutura em forma de disco, instalada verticalmente no centro da tubulação, paralela à direção do fluido quando totalmente aberta para reduzir a resistência ao fluxo.
Mecanismo de transmissão
Conjunto de vermes da turbina: a amplificação de torque é alcançada através da turbina de malha de minhocas, reduzindo a força de operação manual (especialmente adequada para válvulas de grande diâmetro do DN300 e acima);
Roda/alça de mão: o ângulo de rotação é limitado a 90 graus, fechamento no sentido horário, abertura no sentido anti -horário, tempo de operação menor ou igual a 10 segundos (dentro do DN700).
Selo elástico
O anel de vedação é feito de borracha nitrila ou politetrafluoroetileno, incorporada no corpo da válvula ou na placa de borboleta, adequada para temperatura normal e meio de pressão de baixa pressão (como água, gás) menor ou igual a 100 ° C;
Vedação de metal
Aço inoxidável composto e estrutura de grafite flexível, com uma resistência à temperatura de até 300 ° C, adequada para condições de alta temperatura e alta pressão (como vapor e óleo).
Escopo de aplicação
Cenários industriais: usados em sistemas de petróleo, química e energia para regular ou cortar água, vapor, gás e outros meios, especialmente adequados para ambientes de alta temperatura e alta pressão, como dutos de fumaça e ar e tubulações de gás;
Áreas de subsistência das pessoas: usadas como válvulas de corte em oleodutos de baixa pressão, como aquecimento, suprimento de água e drenagem.
Válvulas manuais

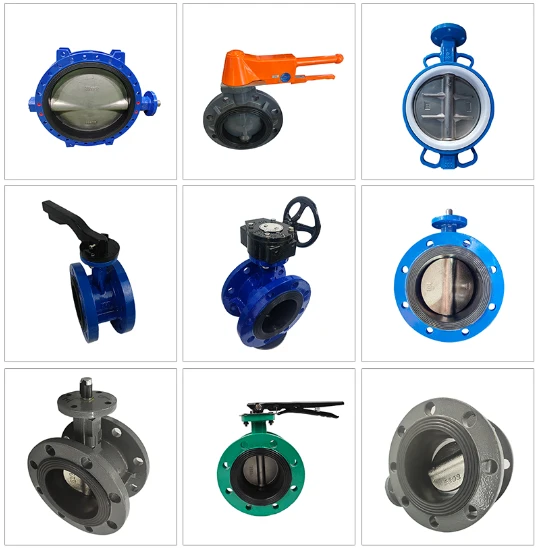

Exibição do produto
