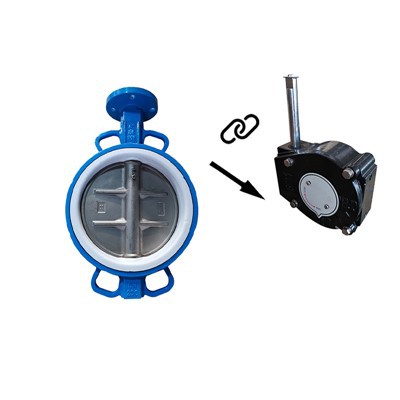

Três válvula de borboleta excêntrica de engrenagem de minhocas
VISÃO GERAL
A válvula borboleta, também chamada de válvula de aba, é uma válvula de controle de fluxo comum na indústria e na vida civil. É frequentemente usado para o controle da chave de -} tubulações de pressão. A válvula borboleta é uma válvula que usa um disco - em forma de abertura e fechamento (placa de borboleta) para retribuir cerca de 90 graus para abrir, fechar ou ajustar o fluxo do meio. A válvula borboleta pode ser usada para controlar o fluxo de vários tipos de fluidos, como ar, água, vapor, vários meios corrosivos, lama, óleo, metal líquido e meios radioativos. Ele desempenha principalmente um papel de cortar e acelerar no oleoduto. A parte de abertura e fechamento da válvula borboleta é uma placa de borboleta em forma de disco - em forma de borboleta que gira em torno de seu próprio eixo no corpo da válvula para alcançar o objetivo de abrir, fechar ou regulamentar.
Características estruturais
A válvula borboleta possui as características da estrutura simples, tamanho pequeno, peso leve, baixo consumo de material, tamanho de instalação pequena, comutação rápida, rotação reciprocante de 90 graus e torque de acionamento pequeno. É usado para cortar, conectar e ajustar o meio no pipeline e possui boas características de controle de fluidos e desempenho de fechamento e vedação.
As válvulas de borboleta podem transportar lama com acumulação mínima de líquido na abertura do tubo. Boa vedação pode ser alcançada sob baixa pressão. Bom desempenho de ajuste.
O design simplificado da placa borboleta reduz a perda de resistência ao fluido, tornando -a uma energia - salvando produto.
A haste da válvula é uma estrutura de haste -, que foi temperada e possui boas propriedades mecânicas abrangentes, resistência à corrosão e resistência à abrasão. Quando a válvula borboleta é aberta e fechada, a haste da válvula gira apenas, mas não se move para cima e para baixo. A embalagem da haste da válvula não é fácil de ser danificada e a vedação é confiável. Ele é fixado com o pino do cone da placa da borboleta e a extremidade estendida é projetada para impedir que a haste da válvula desmaie quando a conexão entre a haste da válvula e a placa da borboleta é acidentalmente quebrada.
Os modos de conexão incluem conexão de flange, conexão com wafer, conexão de soldagem de bunda e conexão de wafer de lug. Os modos de acionamento incluem manual, acionamento de engrenagens de worm, elétrico, pneumático, hidráulico, electro - ligação hidráulica e outros atuadores, que podem realizar controle remoto e operação automática.
Classificações
De acordo com o modo de condução da válvula borboleta, a válvula borboleta é dividida na válvula de borboleta elétrica, válvula de borboleta pneumática, válvula de borboleta hidráulica e válvula de borboleta manual. De acordo com a diferença no tipo estrutural, a válvula borboleta é dividida na válvula de borboleta da linha central, uma única válvula de borboleta excêntrica, válvula de borboleta excêntrica dupla e válvula de borboleta excêntrica tripla.
1. Válvula de borboleta da linha central: o eixo da haste da válvula, o centro da placa da borboleta e o centro da válvula de borboleta da linha central estão na mesma posição, com estrutura simples e fabricação conveniente. As válvulas comuns de borboleta forrada de borracha pertencem a esta categoria. Como a placa borboleta e o assento da válvula estão sempre em um estado de extrusão e raspagem, a distância de resistência é grande e o desgaste é rápido.
2. Válvula de borboleta excêntrica única: Para resolver o problema de extrusão da placa da borboleta e a sede da válvula da válvula de borboleta concêntrica, foi produzida uma única válvula de borboleta excêntrica. Sua característica estrutural é que o eixo da haste da válvula se desvia do centro da placa da borboleta, de modo que as extremidades superior e inferior da placa borboleta não se tornem mais o eixo de rotação, disperso e reduziu a extrusão excessiva das extremidades superior e inferior da placa da borboleta e do assento da válvula. Como o centro de rotação da placa da borboleta (ou seja, o centro do eixo da válvula) e a seção da seção de vedação da borboleta. Quando a placa da borboleta gira para 20 graus ~ 25 graus, a superfície de vedação da placa da borboleta se separa completamente da superfície de vedação do assento da válvula. Quando a placa borboleta está totalmente aberta, é formada uma lacuna entre as duas superfícies de vedação. Como resultado, o desgaste mecânico e a extrusão relativa entre as duas superfícies de vedação são bastante reduzidos durante o processo de abertura e fechamento da válvula borboleta, garantindo assim a vedação da válvula borboleta.

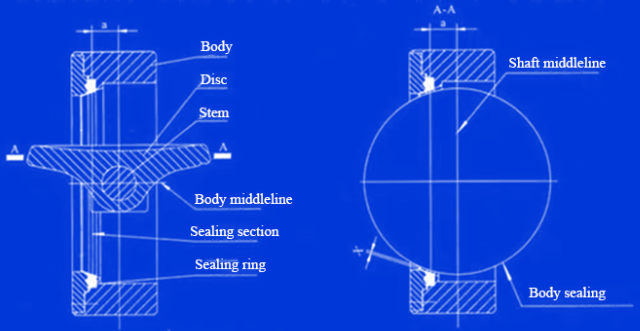

Estrutura de vedação da válvula de borboleta de vedação excêntrica única
3. A válvula de borboleta excêntrica dupla, que é a mais usada, é melhorada ainda mais com base na única válvula excêntrica de borboleta. Sua característica estrutural é que o eixo da haste da válvula se desvia do centro da placa borboleta e do centro do corpo. O efeito excêntrico duplo permite que a placa da borboleta se separe rapidamente do assento da válvula após a abertura da válvula, eliminando bastante a extrusão excessiva desnecessária e raspando entre a placa da borboleta e o assento da válvula, reduzindo a resistência de abertura, reduzindo o desgaste e aumentando a vida útil do assento da válvula. Como o centro de rotação da placa da borboleta (ou seja, o centro do eixo da válvula) e a linha central do corpo da válvula são deslocados em tamanho com base na única válvula de borboleta excêntrica, a superfície de vedação da placa borboleta se separará da superfície de vedação da válvula mais rápida que a única válvula de vedação excêntrica durante o processo de abertura da válvula de borracha. Quando a placa da borboleta gira para 8 graus ~ 12 graus, a superfície de vedação da placa da borboleta se separa completamente da vedação do assento da válvula. Quando está totalmente aberto, uma lacuna maior é formada entre as duas superfícies de vedação. O design desse tipo de válvula de borboleta reduz bastante o desgaste mecânico e a aglomeração e a deformação da pressão entre as duas superfícies de vedação e melhora o desempenho de vedação da válvula borboleta.
Estrutura de vedação da válvula de borboleta de vedação dupla excêntrica
4. Para obter resistência à alta temperatura, as vedações de metal devem ser usadas, mas o vazamento é grande; Para obter vazamento zero, as vedações macias devem ser usadas, mas não são resistentes à alta temperatura. Para superar essa contradição da válvula de borboleta excêntrica dupla, a válvula borboleta foi excêntrica pela terceira vez. O SO - chamado terceira excentricidade significa que a forma do par de vedação não é um cone positivo, mas um cone oblíquo.
Como a linha central do assento da válvula é deslocada da linha central do corpo da válvula com base na válvula de borboleta excêntrica dupla, a superfície de vedação da placa borboleta se separará imediatamente da superfície de vedação do assento da válvula no momento da abertura durante o processo de abertura da válvula borboleta e apenas entrará em contato e pressionará a superfície de vedação do assento da válvula no momento do fechamento. Quando totalmente aberto, é formada uma lacuna entre as duas superfícies de vedação, que é a mesma da válvula de borboleta de vedação excêntrica dupla. O design desse tipo de válvula de borboleta elimina completamente o desgaste mecânico e a abrasão entre as duas superfícies de vedação, melhorando bastante o desempenho de vedação e a vida útil da válvula borboleta.
Parâmetros técnicos básicos
Tipo de válvula: válvula borboleta
Modo de acionamento: unidade manual/elétrica/pneumática/turbina
Tipo de conexão: flange/wafer/soldado
Tipo estrutural: Único excêntrico/excêntrico duplo/triplo excêntrico
Tipo de vedação: vedação macia/selo de metal
Pressão nominal: 16mpa, etc.
Diâmetro nominal: 10 ~ 5000mm
Material do corpo da válvula: aço fundido/aço inoxidável, etc.
Faixa de temperatura aplicável, etc.
Aplicações
As válvulas de borboleta são adequadas para água doce, esgoto, água do mar, água salgada, vapor, gás natural, alimentos, remédios, produtos petrolíferos, vários ácidos e álcalis e outros oleodutos que requerem vedação completa, vazamento de teste de gás zero, requisitos de vida altos e temperaturas de trabalho entre -10 graus e 150 graus.
Soft - As válvulas excêntricas de borboleta seladas são adequadas para duas - de abertura e fechamento e regulação dos dutos de remoção de ventilação e poeira e são amplamente utilizados em tubos de gasolina e hidrovias em metalurgia, indústria de luz, eletricidade e sistemas petroquímicos. Metal - para - fio de metal - dupla selada - válvulas excêntricas de borboleta são adequadas para aquecimento urbano, suprimento de gases, suprimento de água e outros gaselinos de óleo, ácido e alcalino como regulação e truperação
In addition to being used as program control valves for large-scale pressure swing adsorption (PSA) gas separation devices, metal-to-metal face-sealed triple-eccentric butterfly valves can also be widely used in petroleum, petrochemical, chemical, metallurgy, electricity and other campos.
Materiais de componentes internos da válvula
Principais métodos de endurecimento do tratamento
Os materiais de componentes internos da válvula comumente usados são SUS304, SUS316, SUS316L, SUS410, SUS420, etc., e são processados de acordo com diferentes condições de fluido. Para controlar fluidos de cavitação, fluidos contendo partículas sólidas e temperatura alta - e alta - situações de pressão, elas devem ser endurecidas. Tratamento para prolongar a vida útil da válvula.
Tratamento térmico
A.304/316 Tratamento de solução sólida
Esta série de materiais é aço inoxidável austenítico e é usado principalmente em condições de trabalho em que o meio é corrosivo ou em situações de temperatura --. Quando o meio é altamente corrosivo, o tratamento da solução deve ser realizado. O objetivo do tratamento da solução é melhorar a dureza e a resistência à corrosão do material.
Faixa de temperatura -196 ~ 530 graus
B.410/420 Treming e tratamento de temperamento (Treming + Timeing)
O material desta série é o aço inoxidável martensítico, que é um excelente material resistente à cavitação -. Deve ser extinto e temperado quando usado em alta - temperatura e alta - situações de diferença de pressão. O objetivo de ter a queima e o tratamento de temperamento é melhorar bastante a dureza do material e prolongar sua vida útil em condições duras de trabalho.
Faixa de temperatura -45 ~ 425 graus
C.17-4ph Treatment de endurecimento da precipitação
Diferentes tipos e quantidades de elementos de fortalecimento são adicionados à composição química de aço inoxidável, e diferentes tipos e quantidades de carbonetos, nitretos, carbonetos e compostos intermetálicos são precipitados através do processo de endurecimento da precipitação, o que não apenas melhora a força do aço, mas também mantém a resistência suficiente. Um tipo de alta - aço inoxidável de força, referido como endurecimento da precipitação.
Faixa de temperatura -45 ~ 425 graus
Tratamento de endurecimento da superfície
O tratamento térmico da superfície é dividido em duas categorias: extinção da superfície e tratamento químico de química da superfície.
um. Temineamento da superfície de aquecimento da chama, extinção de aquecimento elétrico de contato, extinção da superfície de aquecimento de indução, etc.
b. Carborização, nitragem, carbonitria, cromo boronizando, infiltração de cobre, etc.
Tratamento de superfície
O revestimento de estreita (componentes principais Co, Cr, W) é um método de tratamento de endurecimento comumente usado com excelente resistência à corrosão. Existem dois métodos de superfície de estreita: superfície total e superfície parcial. Não há regulamentação padrão para o método de superfície específico. Geralmente depende das diferentes pressões e temperaturas do fluido e se o fluido contém partículas.
Medidas de proteção de embalagens
Estrutura de embalagem e materiais
A embalagem deve ser projetada para ser forte e leve para suportar várias pressões e impactos durante o transporte. Os materiais utilizados devem ter boa resistência ao clima, resistência química e resistência ao desgaste para se adaptar a diferentes ambientes de transporte.
Vedação e vazamento - prova
A embalagem adota tecnologia de vedação confiável, como vedação de calor, vedação de cola ou uso de anéis de vedação, para garantir o aperto do ar e o aperto líquido da embalagem.
Fácil de lidar e identificar
O tamanho e o peso da embalagem estão em conformidade com os princípios ergonômicos, garantindo manuseio seguro e conveniente para os manipuladores. Ao mesmo tempo, a embalagem indica claramente as informações de carga, como nome, peso e destino, para identificação rápida e classificação.
Identificação especial de carga
Para bens especiais, como substâncias inflamáveis, explosivas, tóxicas, corrosivas ou radioativas, o rótulo de mercadorias perigosas correspondente deve ser afixado na embalagem.
Especificações de embalagem de mercadorias perigosas
Para bens especiais, como substâncias inflamáveis, explosivas, tóxicas, corrosivas ou radioativas, o rótulo de mercadorias perigosas correspondente deve ser afixado na embalagem.
Certificação
Visão geral da empresa
Nossa empresa está localizada em Zhongbei Industrial Park, XIQing District, Tianjin. É uma empresa profissional que integra a mecatrônica, incluindo design e desenvolvimento, produção e montagem, vendas e serviços de atuadores elétricos e produtos de válvula.
A base de produção cobre uma área de 2.000 metros quadrados
Processo QC de inspeção da qualidade corporativa
01. Teste interno
Verifique o vidro e o ponteiro de alinhamento.
Verifique a fiação para obter o alinhamento adequado.
Verifique as câmeras de limite aberto e fechado para obter o engajamento total.
Verifique o ponteiro quanto ao engajamento total.
Verifique a posição do ponteiro para alinhamento com o atuador elétrico.
Verifique os parafusos internos quanto ao aperto.
02. Inspeção de aparência
Verifique se há peeling/manchas de tinta
Chave manual
Conector à prova d'água
Plugue manual de poeira
03. Tipo de produto
A tensão é consistente com a marcação da caixa de espuma do produto?
O tipo de controle é consistente com a marcação da caixa de espuma do produto?
04.Marking
Use a máquina de marcação a laser para marcar o número do produto
Itens de inspeção para conjuntos de válvulas completas
01. De acordo com as informações sobre a ordem de produção, verifique se os seguintes conteúdos são consistentes com a ordem de produção
Quantidade da válvula
Diâmetro da válvula
Material da válvula
Método de conexão da válvula
Pressão da válvula
Tensão do atuador
Tipo de controle do atuador
A explosão do atuador - é prova?
02. Verifique os parafusos de fixação
Verifique se os parafusos entre a válvula e o atuador elétrico estão apertados ou não.
Processo de produção de segurança padronizado no workshop
Arranjo
Remova e organize itens indesejados, libere espaço, utilize o espaço de maneira flexível, evite o uso indevido e extravagante e modele o local de trabalho geral.
Organizar
Localize e marque os itens necessários, organize -os, deixa o local de trabalho claro rapidamente, crie um ambiente de trabalho arrumado e reduza o tempo necessário para encontrar itens.
Limpeza
Mantenha um ambiente de trabalho limpo, arrumado e agradável, qualidade estável e reduza o acúmulo industrial.
Limpo
Mantenha os resultados dos 3s anteriores, limpe, mantenha os resultados do 3S e deixe uma boa impressão nos clientes.
Qualidade
Desenvolva bons hábitos e qualidades de cumprir por regulamentos, cultivar bons hábitos de funcionários que cumprem as regras e criam um espírito de equipe.
O status e o papel dos 5s
1. Melhore a imagem corporativa
2. Melhore a produtividade e a eficiência do trabalho
3. Melhore a rotatividade de produção
4. Reduza as falhas e garanta a qualidade
5. fortalecer a segurança e reduzir possíveis riscos de segurança
Perguntas frequentes
Que tal o seu preço?
Embora seja de alta qualidade, mas o preço é variado.
Qual é o seu MOQ?
Uma pedaço.
Qual é o tempo de entrega?
É cerca de 2-4 semanas após o recebimento do pagamento.
Você tem produtos em estoque?
Sim, alguns estoques podem ser enviados dentro de 3 dias.
Você testa todas as suas mercadorias antes da entrega?
Sim, todos os produtos são totalmente inspecionados antes da entrega.
Qual é a garantia?
Nossa garantia é um ano. Depois de receber as mercadorias, se você encontrar produtos de defeito, basta tirar fotos ou vídeos para nos enviar. Vamos re --, para re - financiá -los aos clientes assim que confirmarmos que são nossas responsabilidades.
