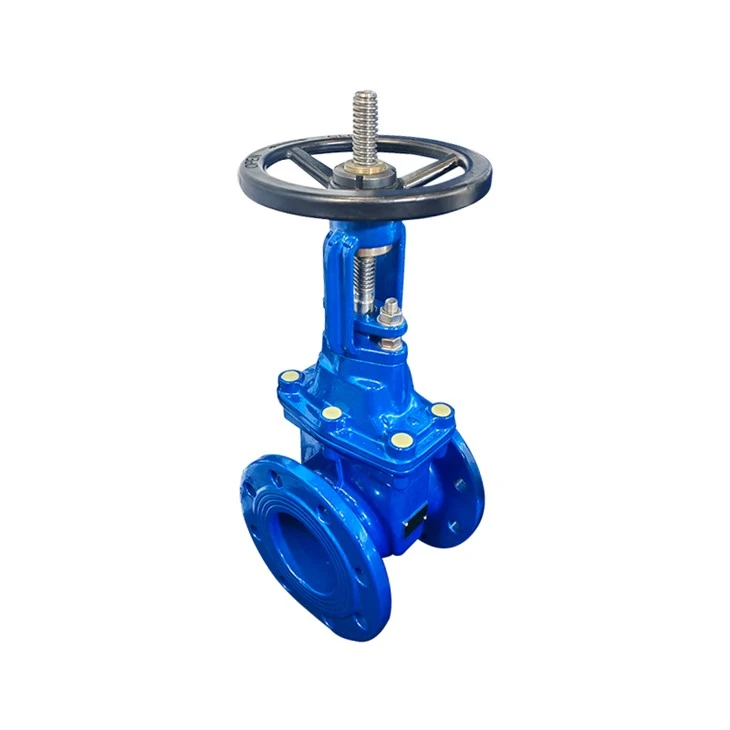

Válvula gaveta manual em ferro fundido
Princípio de trabalho
A placa da válvula de cunha pode ser feita em um todo, chamada de placa de aço; também pode ser transformada em uma placa de portão que pode produzir uma leve deformação para melhorar seu acabamento e compensar o desvio do ângulo da superfície de vedação durante o processamento. Este tipo de portão é chamado de portão resiliente.
As válvulas gaveta de vedação macia são divididas em dois tipos: válvulas gaveta de vedação macia de haste aberta e válvulas gaveta de vedação macia de haste oculta. Geralmente há uma rosca trapezoidal na haste de elevação. Através da porca no meio da placa da comporta e da ranhura guia no corpo da válvula, o movimento rotacional é transformado em movimento linear, ou seja, o torque operacional é transformado em impulso operacional. Quando a válvula é aberta, quando a altura de elevação da placa da comporta é igual a 1:1 vezes o diâmetro da válvula, o canal do fluido fica completamente desobstruído, mas durante a operação esta posição não pode ser monitorada. Na utilização real, o topo da haste da válvula é utilizado como marca, ou seja, a posição que não abre, como sua posição totalmente aberta. Para considerar o fenômeno de travamento causado pelas mudanças de temperatura, a válvula geralmente é aberta para a posição superior e depois retraída 1/2-1 volta como a posição da válvula totalmente aberta. Portanto, a posição totalmente aberta da válvula é determinada pela posição da comporta (ou seja, curso). Este tipo de válvula geralmente deve ser instalada horizontalmente na tubulação.
Formulários
Requerimentos gerais
1. As especificações e categorias de válvulas de vedação macia devem atender aos requisitos dos documentos de projeto da tubulação.
2. O modelo da válvula gaveta de vedação macia deve ser indicado com os requisitos de número padrão nacional. Se for um padrão empresarial, deverá ser indicada a descrição relevante do modelo.
3. A pressão de trabalho da válvula gaveta de vedação suave deve ser maior ou igual à pressão de trabalho da tubulação. Sem afetar o preço, a pressão de trabalho que a válvula pode suportar deve ser maior que a pressão real de trabalho da tubulação. Ambos os lados da válvula gaveta de vedação suave devem ser capazes de resistir quando fechada. 1,1 vezes a pressão de trabalho da válvula sem vazamento; quando a válvula está aberta, o corpo da válvula deve ser capaz de suportar o dobro da pressão de trabalho da válvula.
4. O padrão de fabricação da válvula gaveta com vedação macia deve indicar o número do padrão nacional no qual se baseia. Se for um padrão empresarial, o documento empresarial deverá ser anexado ao contrato de compra.
Qualidade Padrão
1. O material do corpo da válvula deve ser principalmente ferro fundido, aço fundido, aço inoxidável e 316L, e o grau e os dados reais de testes físicos e químicos do ferro fundido devem ser indicados.
2. O material da haste da válvula deve ser feito de aço inoxidável (2CR13). Válvulas de grande diâmetro também devem ter hastes embutidas em aço inoxidável.
3. O material da porca é latão de alumínio fundido ou bronze de alumínio fundido, e sua dureza e resistência são maiores que a haste da válvula.
4. A dureza e a resistência do material da bucha da haste da válvula não devem ser maiores que as da haste da válvula e não devem causar corrosão eletroquímica na haste e no corpo da válvula quando imersos em água.
