IP68 Atuador elétrico inteligente em criação de animais

Atuador elétrico

Recursos do produto

1. Posição continuamente da válvula de rastreamento o tempo todo, independentemente da fonte de alimentação.

2. Mantenha a operação e acessibilidade normal da interface gráfica, indicação remota e registrador de dados após perda de energia.

3. A lubrificação do banho de óleo oferece vida longa e a capacidade de ser instalada em qualquer direção.

4. Proteção à prova d'água que não depende da cobertura do terminal e das vedações de interface - estrutura de vedação dupla, o grau de proteção atinge o IP68.

5. Os sensores independentes de torque e posição da válvula são usados ​​para melhorar bastante o desempenho da segurança.

6. A seleção da estação de controle manual remota pode realizar a configuração e comissionamento de operação remota, com uma distância máxima de até 100 metros.

7. Dispositivo manual seguro e independente do motor, que pode ser usado a qualquer momento.

8. Ele fornece análise detalhada de tendências e dados de diagnóstico para gerenciamento de ativos.

9. Atualizar opções de configuração e alteração de controle e indicação no local através do Bluetooth Setter.

10. A tela pode exibir informações de status de desempenho da válvula e atuador em tempo real.

11. Comissionamento e configuração rápidos e seguros sem a fonte de alimentação por meio de um setter Bluetooth intrinsecamente seguro não invasivo.

12. Base de impulso removível para facilitar a instalação e a manutenção.

13. As opções à prova de explosão atendem a vários padrões internacionais.

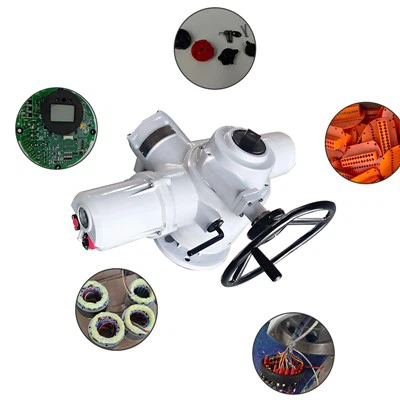

Estrutura do produto

1. Mandha

O robustez da roda manual fornece uma operação manual de emergência confiável em caso de falha de energia.

2. Shell

A concha de liga de alumínio de alta qualidade é compacta e leve. É revestido com uma camada de material de proteção para se adaptar a ambientes extremamente severos, e outros tipos de camadas estão disponíveis conforme necessário.

3. Motor

A inércia baixa e o motor de alto torque permite que o motor atinja rapidamente o pico de torque após o início, e quase não há movimento acima do limite quando está fora da excitação. Existe uma chave de temperatura precisa incorporada na bobina do motor, que não é afetada pela temperatura ambiente circundante e mantém o motor com capacidade térmica ideal. Ao mesmo tempo, o eixo do motor e o worm são independentes um do outro para substituição rápida.

4. Equipamento de minhocas

A cadeia de transmissão da engrenagem de worm é simples, com estrutura requintada e eficiência constante de transmissão. Tem uma função mecânica de auto-bloqueio e não requer freios. A parte da transmissão é preenchida com óleo lubrificante de longa duração e pode operar por um longo tempo sem manutenção.

5. Design de sela dupla

O design de sela dupla fornece uma caixa de terminal de girassol que é separada da sala de controle e selada. Mesmo que a tampa da caixa de conexão seja aberta no local, ela pode garantir o isolamento do interior do atuador do mundo exterior, de modo que a umidade, a poeira e os gases perigosos não possam entrar no interior do atuador, e os componentes internos estão totalmente protegidos.

6. Manuse manual/elétrica

A alça manual/elétrica pode ser operada com segurança a qualquer momento. Ao pressionar a alça com força apropriada, gire lentamente a roda da mão para permitir que a embreagem interna envolva a engrenagem. A embreagem se desengatará automaticamente quando o motor estiver energizado e no estado eletricamente bloqueado.

7. Sistema de medição de torque de saída

Um sistema de medição de potência útil projetado profissionalmente é usado como o sistema de medição de torque de saída. Este sistema é desenvolvido a partir da tecnologia familiar de medição de energia elétrica e pode obter valores de medição de torque precisos e repetíveis que são independentes das mudanças na frequência, tensão e temperatura.

8. Painel de controle

O LCD do painel de controle pode fornecer status instantâneo e atualizado e posição da válvula, com os idiomas chineses e ingleses disponíveis, usando uma estrutura de menu intuitiva para fornecer informações de calibração e diagnóstico, incluindo curvas de torque, operação e registros de falhas, status do motor, informações locais e dados de hardware, etc.

9. Botão

Os botões locais de controle "aberto"/"fechar" e os botões de modo "local"/"Stop"/"Remote" de cadeado usam dispositivos isolados de efeito de transmissão magnética, sem eixos de eixos e bom desempenho de vedação, enquanto elimina os problemas que podem ser causados ​​por interruptores de rebate com defeito e frágeis.

Aplicações

Válvulas elétricas

Recursos de design

1. Configuração de comissionamento conveniente e segura

• Configuração rápida e segura de comissionamento, que pode ser realizada sem fonte de alimentação; Exibição interativa de múltiplas máquinas-máquina-máquinas é fornecida

• Configurações não intrusivas podem ser realizadas em qualquer ambiente

• Base de impulso destacável para facilitar a instalação e manutenção de válvulas

• Operação, configuração e comissionamento através da estação de controle manual remoto, com uma distância máxima de 100 metros

• Atuador parcial da virada fornece função de configuração de limite automático

2. Avanço tecnológico

• Posição: o mais recente codificador absoluto patenteado. O codificador adota um design sem contato e possui recursos de redundância e auto-detecção. • Exibição: o visor avançado de camada dupla fornece aos usuários exibição de posição da válvula de grande caractere

• Torque: o atuador usa a tecnologia de detecção de torque

• Controle: elementos de controle, como tabuleiros ou placas de controle de ônibus, atuadores e comunicações de campo, use um sistema de comunicação interna baseado em barramento. Isso não apenas reduz a fiação e as conexões internas, mas também aumenta a confiabilidade.

3. Confiabilidade

• Medição avançada de posição absoluta para detectar posição contínua em tempo real sem energia

• Interface gráfica, indicação remota e registrador de dados função após perda de energia principal

• à prova de poeira e à prova d'água, e não depende da tampa do terminal e da glândula - estrutura de vedação dupla, nível de proteção até IP68

• Torque independente e sensor de posição da válvula

• A operação da roda de mão é segura e sempre independente do motor

• A bucha do eixo de acionamento usa rolamentos selados - sem manutenção

4. Gerenciamento de ativos

• A tela pode exibir informações em tempo real de válvulas e atuadores

• Download de dados seguro e confiável através da ferramenta de configuração intrinsecamente segura

• Atualize e configure o controle e a indicação no campo através da ferramenta de configuração

• Compatível com sistemas de controle e monitoramento digital e outros sistemas de campo de campo

• Análise de tendência detalhada, diagnóstico e registro de dados podem ser exibidos na tela ou baixados através da ferramenta de configuração

5. Manutenção preventiva ideal

• Os atuadores estão equipados com um registrador de dados de precisão que pode fornecer captura e análise de dados para a posição da válvula.

6. Fonte de alimentação de indicação

• Devido ao uso do codificador absoluto, nenhuma bateria de exibição é necessária para detectar e rastrear a posição da válvula. Todas as configurações são seguras, mesmo sem energia.

7. Operação manual segura

8. Operação de campo remoto

• Use o cabo de dados padrão, a distância máxima do atuador é de 100 metros

• Pode ser montado em uma parede ou suporte

• Alimentado pelo atuador conectado

• Tipo à prova de explosão opcional

• Grau de proteção IP68

• Estrutura de selo duplo

• Configuração simples

• Os registros de dados do atuador podem ser exibidos e baixados localmente

9. Proteção à temperatura

• Para impedir que o motor superaqueça, equipamos o enrolamento do motor com um sensor de temperatura para detectar diretamente a temperatura do motor e conectá -lo ao circuito de controle do atuador.

10. Auto-diagnóstico automático

11. Proteção de reversão instantânea

12. Sincronização de fase

13. Proteção contra bloqueio da válvula

14. Interface principal configurável

• Informações e status da posição da válvula

• Informações da posição da válvula e valor de torque (digital)

• Informações da posição da válvula e valor de torque (imagem analógica)

• Informações da posição da válvula e informações de comando (imagem digital ou analógica)

Protocolo de comunicação

O atuador elétrico suporta o Profibus DP e possui os seguintes recursos:

Suporte Profibus DP-V0.dp-V1.dp-V2 Nível Funcional

Bolsa de dados de alta velocidade (até 1,5mbbit/s - correspondente a aprox . 0.3 ms/atuador)

O comprimento do cabo é de cerca de 10 km (o comprimento entre dois atuadores é de cerca de 1200m)

Cerca de 126 dispositivos podem ser anexados

Topologia linear redundante como uma opção

Para o Profibus DP, a topologia básica é através da estrutura da árvore do segmento RS485, como mostrado na figura:

O atuador elétrico suporta o Modbus RTU e possui os seguintes recursos:

Fast Data Exchange (até 115kbit/s - correspondente a aprox . 30 ms/atuador)

O comprimento do cabo atinge aproximadamente 10 km (1200m sem relé intermediário entre dois atuadores)

Cerca de 247 dispositivos podem ser anexados

Topologia linear redundante como uma opção

Para o Modbus RTU, a topologia básica é através da estrutura da árvore do segmento RS485, o mesmo que o Profibus DP.

O Protocolo de Comunicação Hart adota o princípio de chave de chave de mudança de frequência (chave de chave de frequência, FSK), que é baseado no padrão de comunicação Bell 202. Os sinais digitais são representados por duas frequências: 1200Hz representa a lógica "1" e 2200Hz representa a lógica "0". Como o componente médio do sinal de frequência é zero durante a comunicação, isso não afetará a transmissão de sinais analógicos. Portanto, as ondas senoidais dessas duas frequências podem ser sobrepostas ao sinal analógico DC4 ~ 20mA e transmitidas simultaneamente. Dessa forma, não apenas o sinal analógico DC4-20MA pode ser usado, mas também o mesmo cabo pode ser usado para realizar a transmissão de várias informações de duas vias com sinais digitais, com funções como modificar o intervalo, o tempo de amortecimento, os parâmetros de PID etc., o que pode melhorar a operação e a qualidade do gerenciamento do sistema.

Exibição do produto

Parâmetros técnicos

Parâmetros de desempenho do atuador FRYT (trifásico 380V 50Hz)

Parâmetros de desempenho do atuador FRYT (monofásico 220V 50Hz)

Dimensões

Frita montada direta

Frite a placa do pé montada

Dimensões de fryt (montado direto)

Dimensões de fryt (placa de pé montada)

Frite as dimensões do flange
