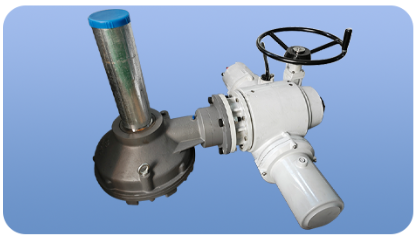

Atuador elétrico
A transmissão por engrenagem cônica tem alta eficiência
Estrutura compacta
Economia de energia e economia de material
LCD inteligente
Engrenagem cônica espiral
Composição do produto
Volante robusto proporciona operação manual de emergência confiável em caso de falha de energia
O invólucro de liga de alumínio de alta qualidade é requintado e leve, revestido com uma camada de material protetor para se adaptar a ambientes extremamente adversos, e outros tipos de camadas podem ser adicionados conforme necessário.
Motor de baixa inércia e alto torque permite que o motor atinja rapidamente o pico de torque após a partida, com quase nenhuma ultrapassagem quando não excitado
O display LCD do painel de controle pode fornecer status instantâneo e mais recente e posição da válvula, com idiomas chinês e inglês disponíveis, e adota uma estrutura de menu intuitiva
Engrenagens cônicas de atuador, também conhecidas como engrenagens cônicas espirais, são conhecidas por sua alta eficiência de transmissão em várias transmissões mecânicas devido ao seu grande coeficiente de sobreposição de arco e alta capacidade de carga.
Características do produto
Proteção de sequência de fase
A tecnologia de sincronização de fase permite que o atuador seja instalado e conectado sem considerar a sequência de fases da alimentação CA trifásica, garantindo que o motor trifásico sempre tenha a sequência de fases de alimentação correta e que o atuador sempre opere corretamente de acordo com as instruções durante a operação
Proteção do motor
Quando o motor trifásico estiver funcionando em perda de fase ou sobrecarga, a corrente aumentará rapidamente e o motor superaquecerá e queimará. O atuador sempre monitora a fonte de alimentação trifásica e o status de funcionamento do motor. Se uma ou mais fases de energia forem perdidas, o motor estiver superaquecido, o motor estiver com sobrecorrente ou o motor estiver sobrecarregado, a fonte de alimentação do motor será cortada imediatamente e um alarme será fornecido na interface do display LCD e na sala de controle remoto ao mesmo tempo
Proteção contra obstrução de válvula
Durante o processo de inicialização de fechamento ou abertura, o atuador não executa a função de proteção de torque dentro de 3S~10S, e fecha ou abre a válvula emperrada com o torque máximo que o motor pode fornecer. Se a válvula ainda não puder ser fechada ou aberta após esse período de tempo, o fornecimento de energia para o motor será cortado e um alarme de falha será dado.
Proteção anti-interferência eletromagnética
Todos os canais de entrada/saída do atuador são isolados fotoeletricamente, o que pode suportar interferência de grupo de pulso transiente rápido de ±2 KV, choque de descarga eletrostática de 4 KV, choque de surto de 6 KV/3 kA na extremidade do sinal e choque de surto de 20 KV/10 kA na extremidade da fonte de alimentação, realizando separação elétrica dentro e fora do atuador.
Proteção contra choque/surto hidráulico
Para evitar choque hidráulico ou efeito de golpe de aríete ou surto, o tempo de operação da válvula precisa ser estendido. O tempo de início e parada da operação de pulso ajustável independentemente pode ser selecionado para operar em qualquer parte do curso de fechamento ou abertura da válvula, reduzindo assim efetivamente a velocidade de operação da válvula.
diagrama terminal
Aplicações
