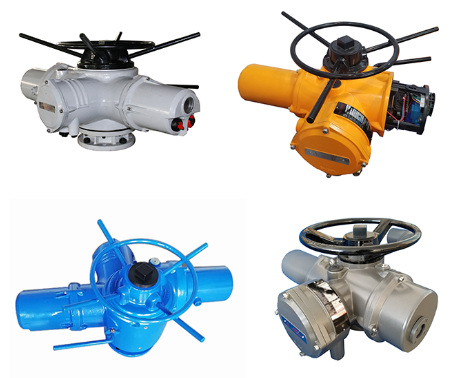

Atuador elétrico multivoltas FRYQ
O avançado atuador elétrico não invasivo inteligente pode oferecer várias opções, como multivoltas, voltas parciais e voltas lineares.
◆ Construção robusta, usando vedação dupla e pode ser anti-água e poeira (IP67/IP68-2m, 48 horas) de forma eficaz quando a conexão é arquivada.
◆ Atuador de fonte de alimentação trifásico, monofásico e de corrente contínua
◆Como mecanismo de gravação de dados integrado da função padrão
◆Compatível com o padrão IrDATM. Faça a análise local e remota do atuador através do software Insight PC.
◆ Funções concisas, fáceis de controlar e de indicação
◆ Tela de exibição de texto em vários idiomas exibindo o estado e a configuração
◆Simples controle de torque e posição, aumentando a confiabilidade
◆Flexibilidade de controle e indicação abrangentes
◆Especificação opcional do tipo à prova de água e à prova de explosão
◆Faixa de saída de torque direto 35Nm(25Ibf ft)-3000Nm(2200 Ibf ft)
Atuador elétrico de meia volta FRYT
◆ Construção robusta, usando vedação dupla e pode ser anti-água e poeira (IP67/IP68-2m, 48 horas) de forma eficaz quando a conexão é arquivada.
◆ Quarto de volta com acionamento direto
◆ Atuador de fonte de alimentação trifásico, monofásico e de corrente contínua
◆ Tela de exibição de texto em vários idiomas exibindo o estado e a configuração
◆Como mecanismo de gravação de dados integrado da função padrão
◆Compatível com o padrão IrDATM. Faça a análise local e remota do atuador através do software Insight PC.
◆ Funções concisas, fáceis de controlar e de indicação
◆Simples controle de torque e posição, aumentando a confiabilidade
◆Flexibilidade de controle e indicação abrangentes
◆Especificação opcional do tipo à prova de água e à prova de explosão
◆Faixa de saída de torque direto 50 Nm(37 Ibf ft)-2000Nm(1476 Ibf ft)
Atuador elétrico de meia volta FRYQ+BW
O atuador de volta parcial IQ+BW atinge a operação liga-desliga de 90 graus no grande diâmetro e torque da válvula borboleta e da válvula esférica, adicionando uma redução dupla com base na estrutura do atuador multivoltas IQ, e a faixa de torque é de 1000 Nm{{ 6}}Nm.
◆ Construção robusta, usando vedação dupla e pode ser anti-água e poeira (IP67/IP68-2m, 48 horas) de forma eficaz quando a conexão é arquivada.
◆ Atuador de fonte de alimentação trifásico, monofásico e de corrente contínua
◆Como mecanismo de gravação de dados integrado da função padrão
◆Compatível com o padrão IrDATM. Faça a análise local e remota do atuador através do software Insight PC.
◆ Funções concisas, fáceis de controlar e de indicação
◆ Tela de exibição de texto em vários idiomas exibindo o estado e a configuração
◆Simples controle de torque e posição, aumentando a confiabilidade
◆Flexibilidade de controle e indicação abrangentes
◆Especificação opcional do tipo à prova de água e à prova de explosão
Atuador elétrico de giro linear FRYQ+VE
Aproveitando todos os méritos do atuador FRYQ, o FRYQ+VE possui o sistema de transmissão de saída linear e a saída de empuxo regulada pode chegar a 100 KN
◆FRYQ18 (AC380V) giro linear: impulso máximo 20000N, alcance de deslocamento 10mm-100mm
◆FRYQ18 (AC220V) giro linear: impulso máximo 10000N, alcance de deslocamento 10mm-100mm
◆FRYQ25 (AC380V) giro linear: impulso máximo 100000N, alcance de deslocamento 40mm-100mm
◆FRYQ25 (AC220V) giro linear: impulso máximo 50000N, alcance de deslocamento 40mm-100mm
◆ Giro linear FRYT: impulso máximo 6400N, alcance de deslocamento 10 mm -16 mm (aplicar ao requisito de alta precisão e curta distância de deslocamento)
Indicadores Técnicos
★ Ajuste de horários: os horários de início podem chegar a 600 vezes/hora;
★ Nível de isolamento do motor: F;
★ Sistema de funcionamento do motor: S2;
★ Limite de erro básico: Menor ou igual a ±1.0%;
★ Diferença de retorno: Menor ou igual a 1.0%;
★ Erro de repetibilidade do mecanismo de controle de curso: Menor ou igual a 1.0%;
★ Nível de proteção: IP67 (IP68 opcional);
★ Tipo à prova de explosão: Grau à prova de explosão ExdⅡBT4. FONTE DE ENERGIA
★ Tensão: monofásica 220VAC, 50/60Hz; trifásico 380VAC±10%, 50/60Hz;
★ Tolerância: frequência ±1%; conteúdo harmônico<5%. ENVIRONMENTAL CONTITIONS
★ Temperatura ambiente: -30 grau -+70 grau;
★ Umidade relativa: Menor ou igual a 95%; Atuador Elétrico FRY
★ Pressão atmosférica: 86kPa-106kPa.
★ Temperatura ambiente: -10 grau -+45 grau;
★ Umidade relativa: Menor ou igual a 85% em ambiente ventilado, o ar ambiente não contém substâncias nocivas que corroam o produto.
>Profibus DP
>Modbus RTU
>Barramento de campo FF Faundation
>CERVO
>Controle de comunicação Bluetooth (opcional)
Protocolo de comunicação Hart
A comunicação HART utiliza um método de comunicação half-duplex, que se caracteriza pela realização de comunicação de sinal digital na linha de transmissão de sinal analógico existente, que é um produto de transição durante a transição do sistema analógico para o sistema digital, por isso tem um forte O mercado a competitividade desenvolveu-se rapidamente. O HART estipula uma série de comandos, que funcionam de acordo com o modo de comando.
Protocolo de comunicação Profibus
Em 15 de março de 1996, o Profibus foi aprovado como padrão europeu, ou seja, o produto foi aceito pelo tablet geral no mercado mundial, e sua participação ocupa a posição S no mercado europeu; tecnicamente, o Profibus satisfaz os dados de campo do processo de produção. O importante requisito de armazenamento, por um lado, cobre os requisitos de comunicação na área de sensores/atuadores e, por outro lado, possui todas as funções de comunicação de rede na área de nível de unidade, então o Profibus se tornou um de padrão de fato reconhecido internacionalmente.
Profibus é um padrão de fieldbus internacional, aberto e independente do fabricante.
Usado principalmente nas seguintes áreas.
(1) Automação de manufatura: fabricação de automóveis (robôs, linhas de montagem, linhas de estampagem, etc.), fabricação de papel, têxteis, etc.
(2) Automação de controle de processos: petroquímica, farmacêutica, cimento, alimentícia, cerveja e outras indústrias.
(3) Eletricidade: geração, transmissão e distribuição de energia.
(4) Edifícios: aparelhos de ar condicionado, ventiladores, iluminação. (5) Tráfego ferroviário: sistema de sinalização.
O sistema Profibus adota o modo de conexão física RS-485 e a taxa de transmissão de dados é opcional de 9,6KB/s a 12Mb/s. O número máximo de dispositivos escravos que podem ser conectados a cada segmento de rede é 32. Quando o número de dispositivos for superior a 32, ou ao expandir o alcance da rede, é necessário utilizar repetidores para conectar diferentes segmentos de rede. As características dos cabos classe A especificadas pela norma Profibus são as seguintes:
Impedância característica: 135 ~ 165Ω
Capacitância do cabo:<30PF/m
Resistência do circuito: 0,64 mm
Cable core section: >0,34 mm², tamanho do fio AWG22
Camada de blindagem: malha de cobre ou tela e blindagem de folha
Protocolo de comunicação Modbus
O Modbus foi publicado em 1979 para comunicação usando Controladores Lógicos Programáveis (CLPs). Modbus se tornou o padrão da indústria para protocolos de comunicação no campo industrial
Modbus RTU
Modbus RTU é um protocolo fieldbus relativamente simples para comunicação simples entre a estação de controle mestre e os escravos (sensores de atuadores).
Todo o acesso aos dados do processo e a associação de todos os parâmetros do atuador são suportados pela conexão escravo Modbus RTU no FRY. Além disso, as informações do atuador podem ser lidas. Assim como o PROFIBUS a conexão física é feita via RS-485 ou cabos de fibra óptica.
Modbus TCP/IP
Igual à funcionalidade do Modbus RTU. A conexão física é realizada através de um conector M12 externo.
