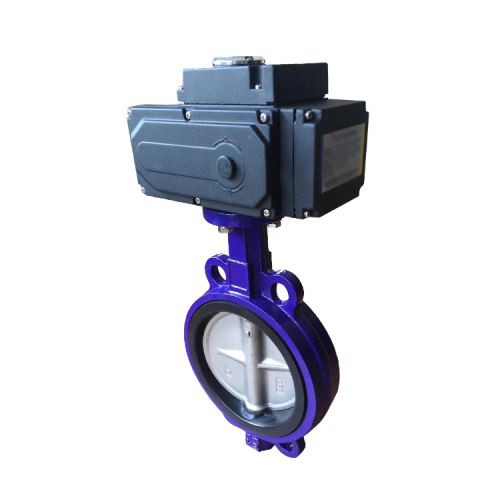

O atuador elétrico inteligente não intrusivo SD é a unidade de execução no instrumento de automação industrial, recebe do regulador, PLC, sinal de controle DCS do computador, como a conclusão do ajuste automático, é indispensável ao sistema de controle automático para o equipamento principal. É amplamente utilizado em usinas de energia, metalurgia, petróleo, mina química, indústria leve, farmácia, energia a gás, materiais de construção, transporte e metrô urbano, abastecimento de água, tratamento de esgoto e outras indústrias.

Principalmente função e recursos

Função de proteção contra interrupção de sinal.
sobre a função de proteção de torque.
Função de proteção de curso do interruptor de limite duplo mecânico e elétrico.
Remoto automático / remoto manual / local" três estados podem ser alternados, e com operação elétrica no local, campo
funções de operação do volante manual.
Função de conversão de efeitos positivos e negativos.
Evita o desgate do motor, com a função de frenagem elétrica dinâmica.
Servo motor de alto desempenho, pode ser freqüentemente iniciado sem aquecimento.
Variedade de modos de controle: Pode ser recebido sinal de corrente padrão, sinal de contato passivo e sinais de barramento.
A tensão de alimentação pode ser produzida de acordo com os requisitos do usuário.
Possui forte capacidade anti-interferência.

Especificações do atuador elétrico SD Quarter Travel

Modelo	Torque	Voltagem	Velocidade	Método de instalação	Ao controle método	Especial função	Descrição do código de cada parte
OA	Torque de saída						Torque de trabalho, representação digital, unidade: Nm
COMO		K					Monofásico 220V.AC 50Hz
BS		F					Trifásico 380V.AC 50Hz
A + RS		Fonte de energia					Avaliação do tempo de viagem (90 °), representação digital, unidade: S
B + RS			Tempo de viagem	H			Instalação de placa de pé
				Z			Instalação montada diretamente
				Método de controle	G		Modulação proporcional de integração padrão, 4-20mA
					Y		Controle remoto, entrada liga-desliga
					N		Intelligent, 4-20mA imput
					C		Linha principal
					Método de controle	P	Com a máquina operando
						Ex	A prova de explosão
						T	Requisitos especiais: alta, baixa temperatura, tensão de trabalho, dimensão, viagem, etc.

Especificações do atuador elétrico SD Quarter Travel

Observação: 1. O atuador elétrico exigido pela tecnologia especial precisa escrever de forma clara e concreta em ordem.

2. Quando um modelo + RA300 / K30HGP é A + RS, o torque de trabalho é 1000 Nm, fonte de alimentação monofásica, todo o tempo de viagem é de 30 segundos e a instalação da placa de pé com modulatina proporcional de integração com a operação local

Parâmetro de especificação de quarto de viagem

modelo	Força aplicada	Torque Nm	Cheio Tempo de viagem	Equipamento de flange		Pé de montagem		motor		（taxa de carregamento 50%）
	trabalhos	máximo		visão externa	peso líquido kg	visão externa	dobradiça esférica	taxa de trabalho Kw	velocidade giratória rpm	corrente nominal	Corrente inicial
OA10K OA10F	100	150	25	foto	11	foto	SQJ-10	0.025	1500	1.00	2.00
								0.025		0.35	1.20
AS25K AS25F	250	375	30		22		SQJ-25	0.065	1500	1.20	2.60
								0.065		0.90	1.80
BS60K BS60F	600	1000	30		32		SQJ-60	0.16	1500	2.20	4.50
								0.16		1.50	3.00
Um + RS100K A + RS100F	1000	1400	30		48		SQJ-100	0.25	1500	2.60	5.60
								0.25		2.00	6.00
B + RS160K B + RS160F	1600	2000	40		76		SQJ-160	0.4	1400	3.40	7.50
								0.4		1.80	5.90
B + RS250K B + RS250F	2500	3000 3200	40		78		SQJ-250	0.4	1400	3.40	7.50
								0.4		1.80	5.90
B + RS400K B + RS400F	4000	4000 4800	65		86		SQJ-400	0.4	1400	3.40	7.50
								0.4		1.80	5.90
B + RS600K B + RS600F	6000	6000 6000	105		92		SQJ-600	0.55	1400	3.40	9.60
								0.4		2.50	7.50
B + RS800F	8000	9600	105		137		SQJ-800	0.65	1400	2.50	9.60
B + RS1000F	10000	12000	125		137			1.1		2.50	9.60
B + RS1200F	12000	14000	125		137			1.1	1400	2.80
B + RS1400F	14000	15600	125		137			1.1	1400	2.80

Processo Tecnológico

Motor, placa de controle, caixa de engrenagens

SD-400-600_03

Depurando sem abrir a tampa
Não há necessidade de iniciar a manutenção
Servo motor
Características do servo da fonte de alimentação
Interruptor de limite de came
Conjunto de came de limite de curso
Placa de sinalização
Posicionamento de posição 4-20mA
Processo de produção
Principais parâmetros técnicos do atuador elétrico SD.
Sinal de entrada： Impedância de 4-20 mA 250 Ω ， impedância de 0-10 mA 200 Ω
Área morta (sensibilidade):0,3-3% ajustável contínuo
Canal de entrada:um canal de entrada de corrente analógica, um conjunto de canal de volume de mudança.
Ocanal utput： Impedância de 4-20mA DC> 50 Ω. O canal de entrada é isolado do canal de saída.
Torque de saída e deslocamento.
Curva linear:2000N-25000N viagem 10、16、25、40、100mm
Quarto de volta:100-40000Nm viagem 90 °
Multi-voltas： 40-400Nm viajar 1-50 círculo
Erro básico：±1%;±1.5%
Diferença de devolução:≦ ±1%
características de amortecimento: Sem oscilação (oscilação de período zero)
Nível de proteção: IP67
Ambiente de operação:
1. temperatura: -28--+70
2.umidade: ≦95%
3. sacudir:frequência 10-100 Hz strenth, 0,5 vezes de aceleração da gravidade
4. impacto:& lt; 5g
5. pressão barométrica：72,5-106KPa
O meio de gás não corrosivo no ar circundante não deve ser usado em locais inflamáveis e explosivos. (Os produtos à prova de explosão podem ser encontrados na minha empresa' s amostra de produtos à prova de explosão
tensão e fonte de alimentação
220V-- ± 10 % 50Hz
Fase monofásica: 220V-- ± 10 % 50Hz
380V-- ± 10 % 50Hz
Trifásico: 380V-- ± 10 % 50Hz
* Tensão especial e frequência precisam ser personalizadas com antecedência.
