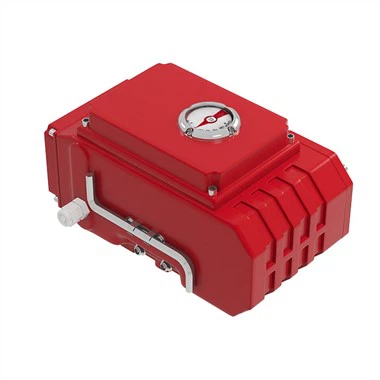

O tipo não invasivo é o produto da nossa empresa desenvolvido com base em produtos digitais. O sinal de quantidade de comutação (contato seco passivo, 24V ativo, 220V ativo, manutenção de avanço comutável) enviado por controladores como PLC no sistema DCS pode ser recebido ou sinal de quantidade analógico (DC4-20mA,0-10V etc.) pode ser acionado diretamente, o atuador elétrico também pode ser acionado por ação através de contator ou relé de estado sólido. Corrente de feedback DC4-20mA e quatro contatos de relé (posição de ligar, posição de desligar, controle remoto, alarme de falha) são emitidos. O módulo integra unidade de controle servo, unidade de display de cristal líquido, operação de botão e outras unidades. Este produto é simples de operar e perfeito na função de proteção, além de ser a melhor escolha para você redefinir o produto de alta qualidade, simples e inteligente.

Descrição do atuador

Tipo	Torque	Tensão	Velocidade	Método de instalação	Ao controle método	Especial função	Descrição do código de cada parte
OA	Torque de saída						Torque de trabalho, representação digital, unidade:Nm
COMO		K					Monofásico 220V.AC 50Hz
Bobagem		F					Trifásico 380V.AC 50Hz
A+RS		Fonte de energia					Avaliação do tempo de viagem (90 graus), representação digital, unidade:S
B+RS			Tempo de viagem	H			Instalação da placa de pé
				Z			Instalação montada diretamente
				Método de controle	G		Proporção de integração padrãomodulação ional,4-20mA
					Y		Réentrada liga-desliga controlada por mote
					N		Inteligente, entrada 4-20mA
					C		Linha principal
					Método de controle	P	Com máquina em funcionamento
						Ex	A prova de explosão
						----T	Requisitos especiais:alta, baixa temperatura, tensão de trabalho, dimensão, deslocamento, etc..

Nota: 1.O atuador elétrico exigido pela tecnologia especial precisaescreva de forma clara e concreta em ordem.

2.Quando o modelo A+RS100/K30HGP é A+RS, o torque de trabalho é 1000Nm,fonte de alimentação monofásica, todo o tempo de viagem é de 30 segundos e finstalação oot-plate com modulação proporcional de integração com o localmodulação proporcional de operação com operação local

Detalhes do atuador

1. Função de operação nativa local

2. Função de proteção contra excesso de torque

3. Servo motor especial

4.Proteção térmica do motor

5. Mecanismo de controle de curso

6. Indicador do posicionador

7. Frenagem dinâmica

SD_10

Instruções de operação

1. Instrução sobre operação do botão

O botão vermelho é o botão de modo e pode ser alternado entre campo/parada/local remoto; ou no estado de configuração, o menu é salvo (muda da posição de parada para campo) e sai (muda da posição de parada para distância). O botão preto é o botão de operação e pode ser aberto ou fechado no modo de campo ou a configuração de adição-subtração no estado de configuração é definida. Quando o botão é operado no campo. O modo de avanço de campo é exibido para funcionamento de curto prazo. -termo, quando o tempo efetivo de atuação do botão de operação for superior a três segundos, "bc" será exibido na área de alarme, entrando automaticamente no modo de retenção de campo. Mude o botão de operação inversamente ou coloque o botão de modo na posição de parada, ou seja, a ação para.

2. Instruções de operação do controle remoto (o controle remoto é a parte opcional, quando necessário, especifique especialmente ao fazer o pedido)

Estando no modo campo pressione “Abrir” e execute o modo de retenção para abertura da válvula, pressione “Fechar” e execute o modo de retenção para fechamento da válvula, pressione “Parar” para parar o movimento. Enquanto estiver no modo de campo, pressione continuamente "Up" por três vezes e entre no estado de calibração da posição ligada, "Aberto", "Fechar" e "Parar" podem controlar a ativação, desligamento e parada do atuador elétrico, "Enter" é usado para salvar o curso, "Stop" é usado para retornar.

Enquanto estiver no modo de campo, pressione continuamente a tecla "Para baixo" por três vezes e entre no estado de calibração da posição de desligamento; as outras operações são iguais às acima.

Descrição das informações de alarme
