Válvula de esfera de três vias em aço fundido
Características
◆Diâmetro reduzido tipo T/tipo L/tipo X: 1/2~6 (DN15~DN150)
◆Pressão de trabalho: CLASSE 150/300 PN16/40 10K
◆Temperatura operacional: -20C~180C
◆Padrão americano ANSI CLASSE 150
◆Padrão de design: ASME B16.34API608API6D
◆Projeto do dispositivo à prova de explosão da haste da válvula
◆Padrão de flange: ASME B16.51
◆ Projeto de carga dinâmica de mola borboleta dupla
◆Inspeção e testes: AP1 598
◆ Fundição de precisão
◆Dispositivo antiestático (opcional)
◆ Projeto de sede de 4 válvulas
◆Alça giratória de 360 graus
◆ Alça travável
◆Design de plataforma alta de instalação direta ISO5211
◆Dispositivo de automação (opcional)
◆Padrão alemão DIN PN16
◆Padrão de projeto: EN1983EN12516-1
◆Padrão de flange: EN1092-1 PN16/40
◆Inspeção e testes: PT12266-1
◆Padrão japonês: JIS 10K
◆Padrão de design: JIS B2071
◆Padrão de flange: JIS B2220
◆Inspeção e Teste: JIS B2003
Vantagens
1. A resistência do fluido é pequena e seu coeficiente de resistência é igual ao de uma seção de tubo do mesmo comprimento.
2. Estrutura simples, tamanho pequeno e peso leve.
3. Apertado, confiável e com boa vedação, também tem sido amplamente utilizado em sistemas de vácuo.
4. Fácil de operar, rápido para abrir e fechar, basta girar 90 graus de totalmente aberto para totalmente fechado, conveniente para controle de longa distância.
5. Fácil de manter, a válvula esférica tem uma estrutura simples, o anel de vedação é geralmente móvel e é fácil de desmontar e substituir.
6. Quando totalmente aberta ou totalmente fechada, as superfícies de vedação da esfera e da sede da válvula ficam isoladas do meio. Quando o meio passa, não causará erosão na superfície de vedação da válvula.
7. Possui uma ampla gama de aplicações, com diâmetros que variam de alguns milímetros a vários metros, podendo ser aplicado desde alto vácuo até alta pressão.

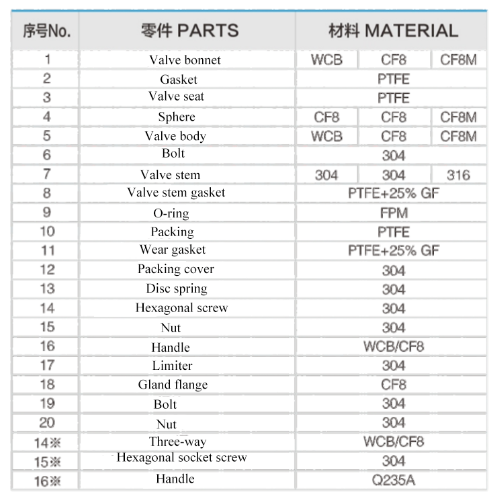

Especificações
Válvula de esfera de três vias tipo L
A válvula esférica em forma de L só pode conectar duas tubulações mutuamente ortogonais e não pode manter a interconexão da terceira tubulação ao mesmo tempo. Ele desempenha apenas um papel de distribuição.
Como pode ser visto na imagem acima, a válvula esférica em forma de L é usada principalmente para inverter a direção! A válvula esfera de três vias tipo L é usada para distribuição e comutação que não requer 3-via. É mais conveniente operar. Possui apenas duas posições de válvula e está posicionada. Pode ser girado 90 graus sem cometer erros.
Do ponto de vista técnico, a válvula esférica elétrica de três vias tipo T pode substituir a válvula esférica elétrica de três vias tipo L, mas a válvula esférica tipo L não pode substituir a válvula esférica tipo T! Durante o uso, diferentes formas estruturais devem ser selecionadas de acordo com as diferentes condições de trabalho, e a válvula esférica tipo T pode fornecer fluxo direto, mas a válvula esférica tipo L não.
A válvula esférica de três vias pode cortar, distribuir e alterar com flexibilidade a direção do fluxo do meio. A superfície de vedação da válvula esférica geralmente está fechada com a superfície esférica, portanto não é facilmente corroída pelo meio. É fácil de operar, possui estrutura simples e compacta, podendo ser utilizado em condições de trabalho com água, gás natural, ácidos, solventes, etc.

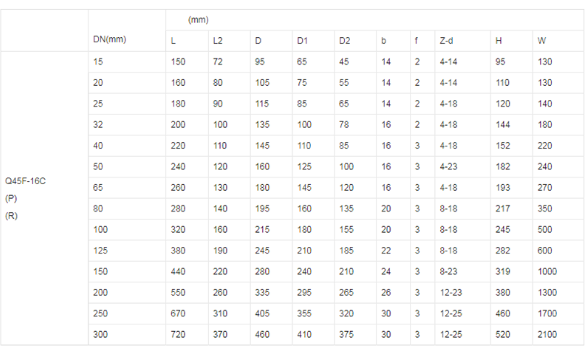

Dimensões relacionadas
Dimensões principais tipo L
Dimensões principais tipo T
Inspeções antes de sair da fábrica
1. Inspecione diariamente os produtos produzidos na linha de produção de atuadores elétricos, com inspeção 100%. Primeiro, abra a tampa do indicador, verifique se a fiação é esteticamente agradável, se os cames limitadores nas direções de abertura e fechamento estão totalmente engatados, se a posição do ponteiro é consistente com a posição real do atuador, se os parafusos internos estão apertados, e após a inspeção feche a tampa para verificar se há alguma pintura descascada na aparência do atuador elétrico. Manchas, seja a chave manual, a junta à prova d'água, o tampão contra poeira manual, o espelho e a tampa do espelho estão totalmente instaladas. Se não houver erro, use a máquina de marcação a laser para marcar o número do produto na parte traseira do atuador elétrico. O número do produto deve incluir a data do dia. Por fim, a espuma deverá ser deduzida para armazenagem.
2. Inspeção de conjuntos completos de válvulas: Depois que o operador da linha de produção do conjunto de válvulas conclui a depuração, eles pegam a ordem de produção e encontram o inspetor de qualidade. O inspetor de qualidade verifica cada item de acordo com a ordem de produção e o produto (itens de inspeção: quantidade, diâmetro, material, método de conexão das válvulas.Se a pressão corresponde à ordem de produção, tensão, tipo de controle, método de conexão dos atuadores elétricos, se são produtos à prova de explosão, se são consistentes com a ordem de produção, se os parafusos de válvulas e atuadores elétricos estão apertados e se estão faltando)
3. Inspeção antes de embalar: Verifique se a quantidade, modelo, tensão, método de controle e peças sobressalentes do produto correspondem à ordem de produção.
4. Inspeção de amostragem de produtos no centro de usinagem: uma vez por dia, pela manhã e à tarde, leve a tabela de itens de inspeção ao centro de usinagem, selecione aleatoriamente um produto processado de cada máquina e peça ao operador do centro de usinagem para medi-lo um por um de acordo com a tabela de itens de inspeção e manter registros.
