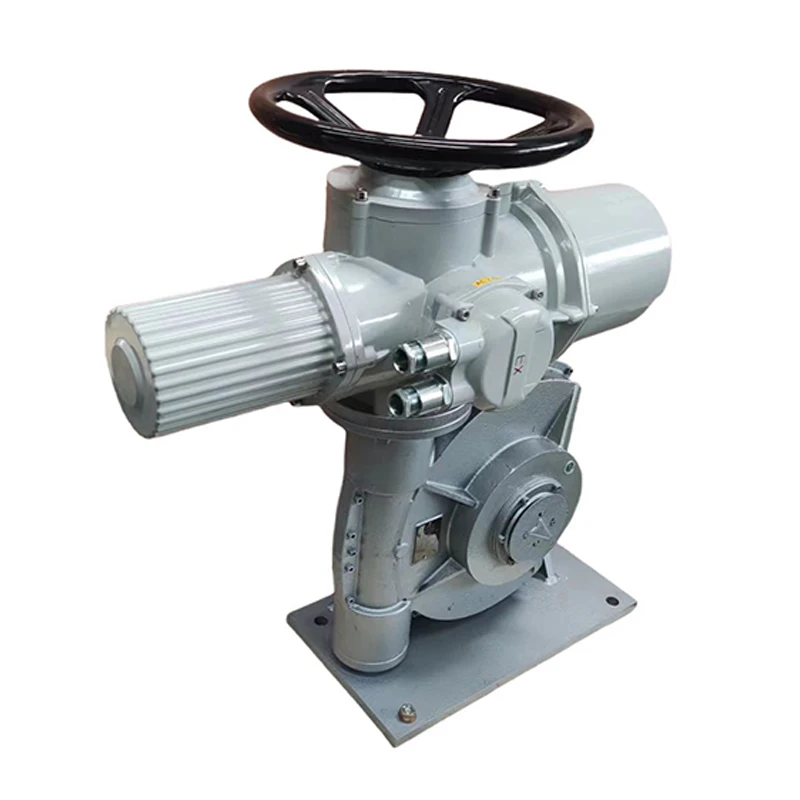

O atuador elétrico modulante é a principal parte executiva do sistema de controle automático. Ele é alimentado por uma fonte de alimentação CA trifásica ou monofásica, recebe sinais padrão (incluindo analógicos e digitais) e converte esse sinal em um deslocamento ou ângulo mecânico correspondente para operar o mecanismo de regulação para completar a tarefa de ajuste automático. O diagrama do sistema do atuador elétrico modulante é mostrado na Figura 1. Quando o atuador elétrico modulante está no estado automático, o módulo de controle digital MCU no atuador recebe o sinal analógico padrão (4 ~ 20mA, DC) do sistema de controle automático , e compara-o com o sinal analógico padrão (4~20mA, DC) do transmissor de posição da válvula no atuador elétrico. Se a diferença entre os dois for maior que a zona morta definida de acordo com os requisitos do usuário, o módulo de controle digital MCU envia um sinal de controle para acionar o atuador elétrico modulante para funcionar na direção de reduzir o desvio entre os dois, até que o desvio entre os dois são menores ou iguais à zona morta definida pelo atuador elétrico, o módulo de controle digital MCU envia um sinal de controle para parar o atuador elétrico. Quando o atuador elétrico modulante está no estado de operação elétrica manual, o atuador elétrico pode ser operado pelo botão de jog interno do atuador.
